Anexo
32�4�3 Variante con 3 relés
Especificaciones
Señales del receptor de control centrali-
zado
Nivel K1 K2 Rendimien-
to
1 Apagado Apagado 100%
2 Encendido Apagado 60%
3 Apagado Encendido 30%
4 Encendido Encendido 0%
Cableado
Fig.

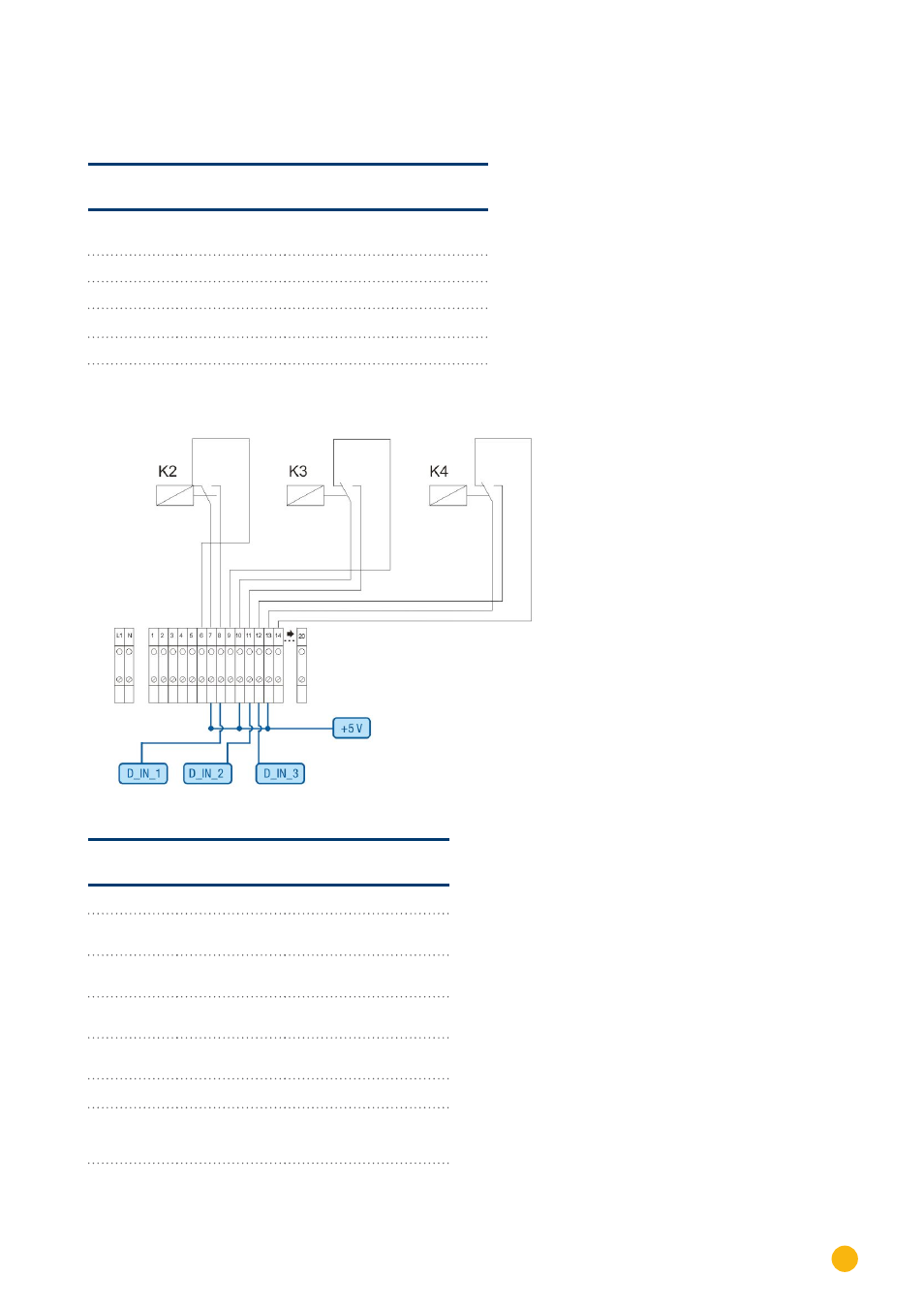

Fig. 89: Cableado del receptor de control centralizado con 3 relés - Ejemplo 3
Conexiones del conector de sujeción PM+
y receptor de control centralizado
Pin Esquema Significado
1 +5 V Tensión de control de la
potencia activa
2 D_IN_1 Nivel 2
60%
3 D_IN_2 Nivel 3
30%
4 D_IN_3 Nivel 4
0%
5 D_IN_4 Sin utilizar
6 +5 V Tensión de control de
la potencia reactiva (sin
utilizar)
