36
Esquema y cableado de las conexiones
10�1 Indicaciones sobre el cableado
El cableado de los inversores y accesorios se debe realizar con sumo cuidado. Un cableado defectuoso es
la causa más frecuente de errores durante la puesta en marcha del Solar-Log™.
Por lo tanto, recomendamos:
•
Cableado con cable de alta calidad.
Por ejemplo: LIYCY >=0,14 mm
2 o Cat 5/7 SSTP.
•
Para el cableado en exteriores se deben tener en cuenta las especificaciones del fabricante sobre la
resistencia a rayos UV y el tipo de montaje.
•
Para recorridos más largos recomendamos una sección transversal más grande.
•
Utilización de virolas de cable en hilos flexibles.
•
Trenzado de los pares de hilos correspondientes y del blindaje.
•
Cableado de izquierda a derecha.
•
Cableado de claro a oscuro.

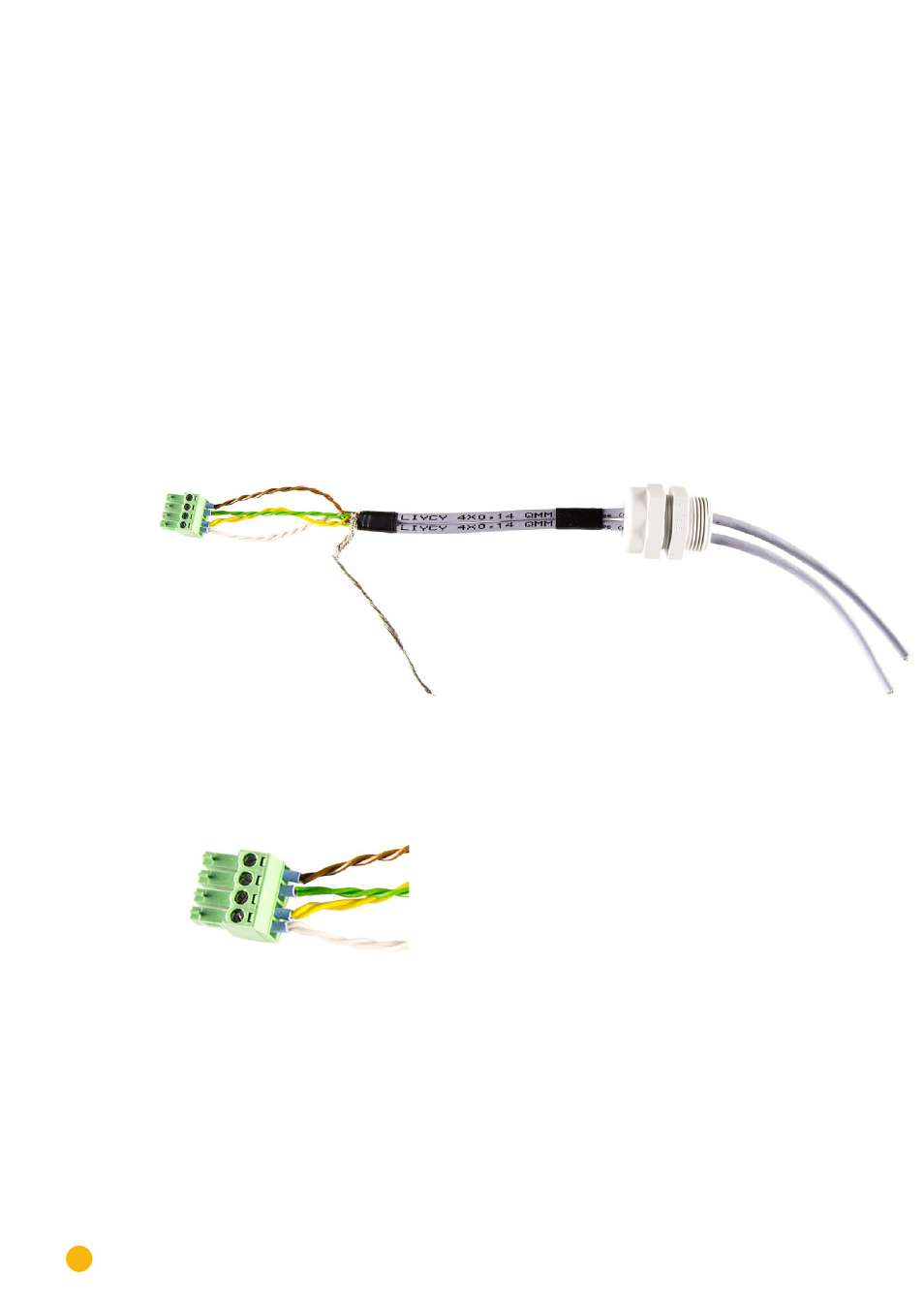

Fig. 19: Cableado de muestra en el conector de regleta de bornes de 4 polos
Fig. 20: Fig. Detalle del conector de regleta de bornes con virolas de cable
