40
Esquema y cableado de las conexiones
10�5 S0
Los Solar-Log 300, 1200 y 2000 disponen de las siguientes interfaces S0:
•
S0-IN B e
•
interfaz combinada S0_OUT_IN (S0-IN A y S0-OUT)
10�5�1 S0-IN B
La interfaz S0-IN es una interfaz de hardware para el registro de los valores medidos por contadores de
energía. Para establecer la conexión en el Solar-Log™, utilice el conector de regleta de bornes incluido en el
contenido del embalaje.

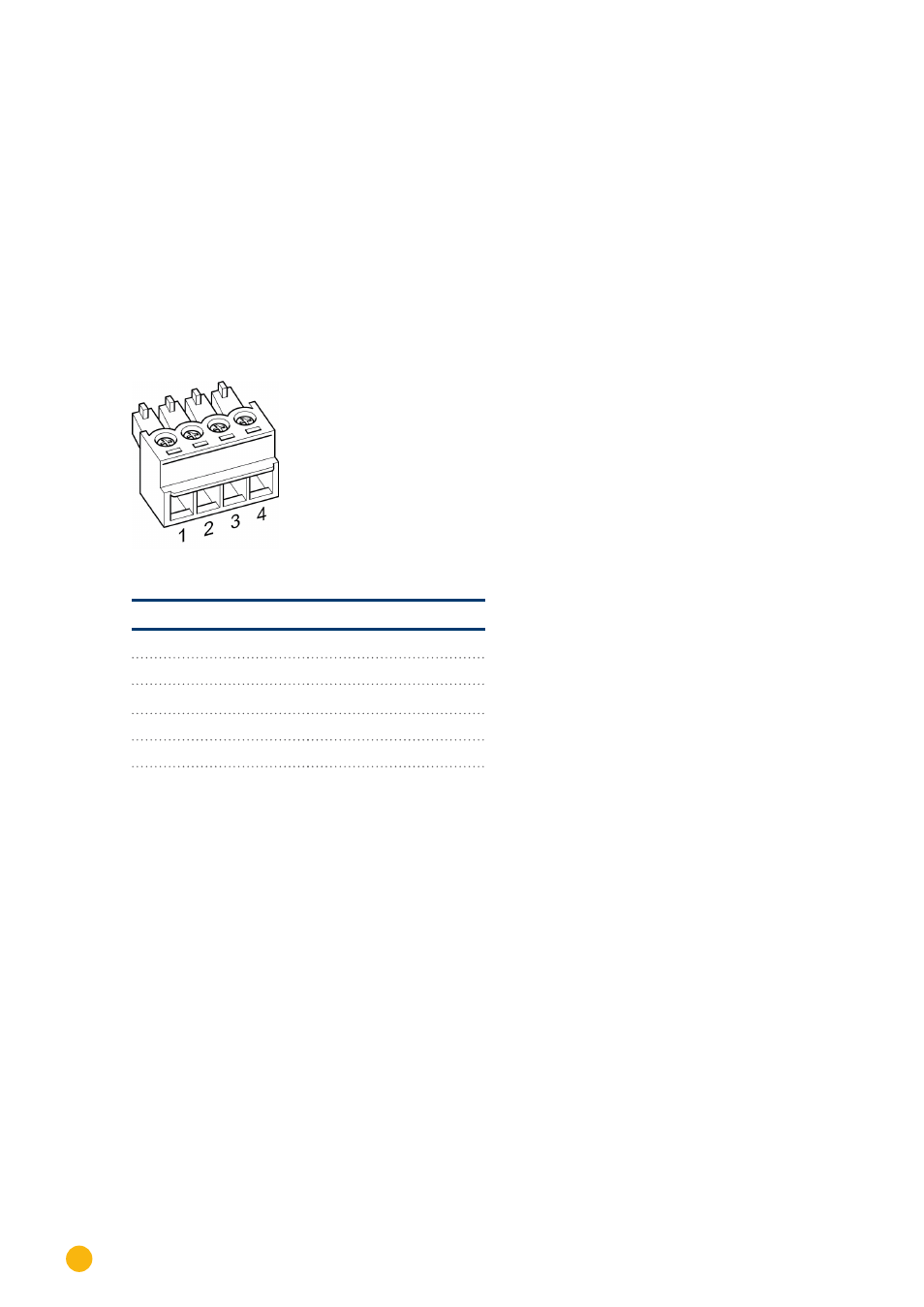

Fig. 24: Conector de regleta de bornes de 4 polos
S0-IN A
Pin Esquema
1 S0 + Salida 27 mA
2 S0 - Entrada máx. 27 mA
3 Contacto de medición
4 Masa
En el capítulo „12.5 Contadores de corriente externos“ también encontrará indicaciones de instalación para
contadores de corriente externos.
