Conexiones opcionales
Nota
Recomendamos comprobar y limpiar las tarjetas SIM una vez al año.
Los puntos de contacto de la tarjeta SIM se pueden corroer debido a la humedad
del aire, por lo que se deben limpiar periódicamente aunque el funcionamiento sea
correcto.
9�2 Solar-Log™ Meter (Solar-Log 300 y 1200)
En la variante de equipamiento Solar-Log™ Meter, el Solar-Log™ dispone de una interfaz para conectar has-
ta seis convertidores de corriente. Esta interfaz opcional permite medir diferentes consumidores y unida-
des de producción (contadores de producción).

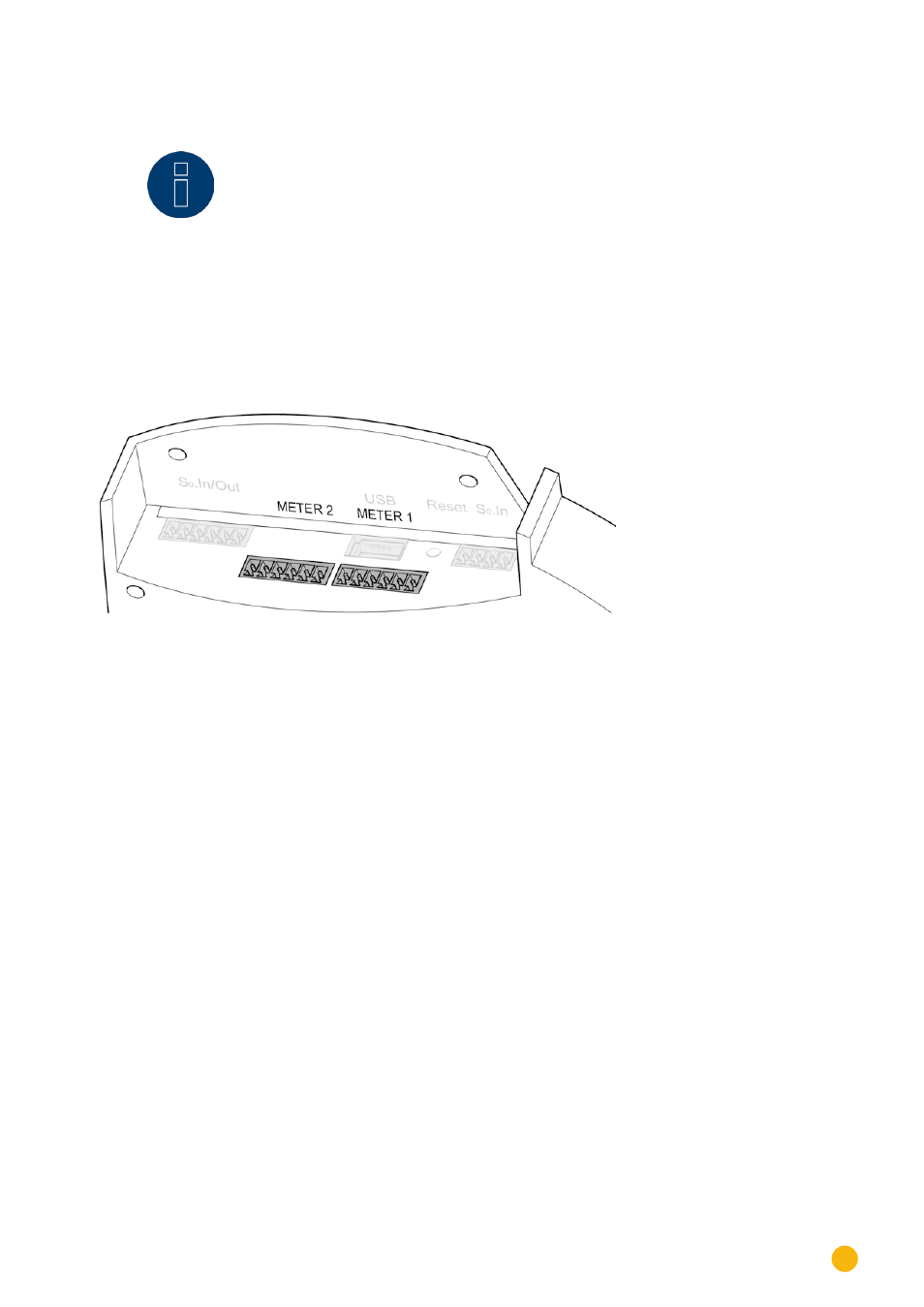

Fig. 16: Conexiones para convertidores de corriente (Solar-Log™ Meter)
Estos convertidores de corriente (CT) pueden registrar el flujo de corriente (corriente alterna) con consu-
midores monofásicos o trifásicos en diferentes constelaciones. El rendimiento se determina basándose en
una tensión de referencia guardada o calculada por el Solar-Log™.
Constelaciones:
•
2x3 fases
•
1x3 fases + 3x1 fase
•
6x1 fase
•
3x2 fases
•
2x2 fases + 2x1 fase
•
1x2 fases + 4x1 fase
Los convertidores de corriente se deben conectar con el lado secundario en la interfaz del Meter.
Fig. 17: Dos conectores de regleta de bornes de seis polos para la interfaz del Meter
