47
Conectar los accesorios
12�2 Sensor Box Professional Plus
El Sensor Box Professional Plus se utiliza para registrar la radiación solar. Con este accesorio, el Solar-Log™
puede calcular la desviación entre la producción posible y la producción real.
En el Solar-Log™ se pueden conectar hasta 9 Sensor Box Professional Plus. Los sensores de radiación solar
se deben instalar de tal forma que la célula solar del sensor y los módulos de la instalación solar tengan la
misma orientación que sea posible respecto al sol, es decir, el sensor debe tener la misma orientación e
inclinación.
La posición del sensor se debe seleccionar de tal forma que, si es posible:
•
no haya sombra.
•
la nieve no altere desproporcionadamente el funcionamiento del sensor en invierno.
Para ello, se recomienda el montaje lateral o por encima de los módulos solares. En instalaciones paralelas
de tejados se utilizan generalmente rieles de montaje sobresalientes como superficie de montaje. En otros
casos, si fuera necesario, se debe proporcionar una ayuda de montaje adecuada.
En instalaciones con diferentes orientaciones de los módulos, se debe instalar un Sensor Box Professional
Plus por cada orientación.
El Solar-Log™ puede registrar y guardar otros datos ambientales con el Sensor Box Professional Plus (con
accesorio opcional). Los datos ambientales comprenden:
•
Radiación solar (integrado)
•
Temperatura del módulo
La temperatura del módulo se registra mediante un sensor de temperatura de célula integrado de
tal forma que se suprime el costoso montaje en la parte trasera del módulo.
•
Temperatura ambiente (opcional, nº de art.: 220062)
•
Velocidad del viento (opcional, nº de art.:220061)
A la hora de realizar otras evaluaciones y análisis, estos datos constituyen importantes valores característi-
cos para el control de rendimiento.
Indicaciones sobre el montaje en el tejado
El sensor de radiación se ha diseñado específicamente para un empleo duradero en exteriores (IP65). Los
cables suministrados para el Sensor Box Professional Plus son resistentes a rayos UV y a la intemperie.
Montaje recomendada No se permite

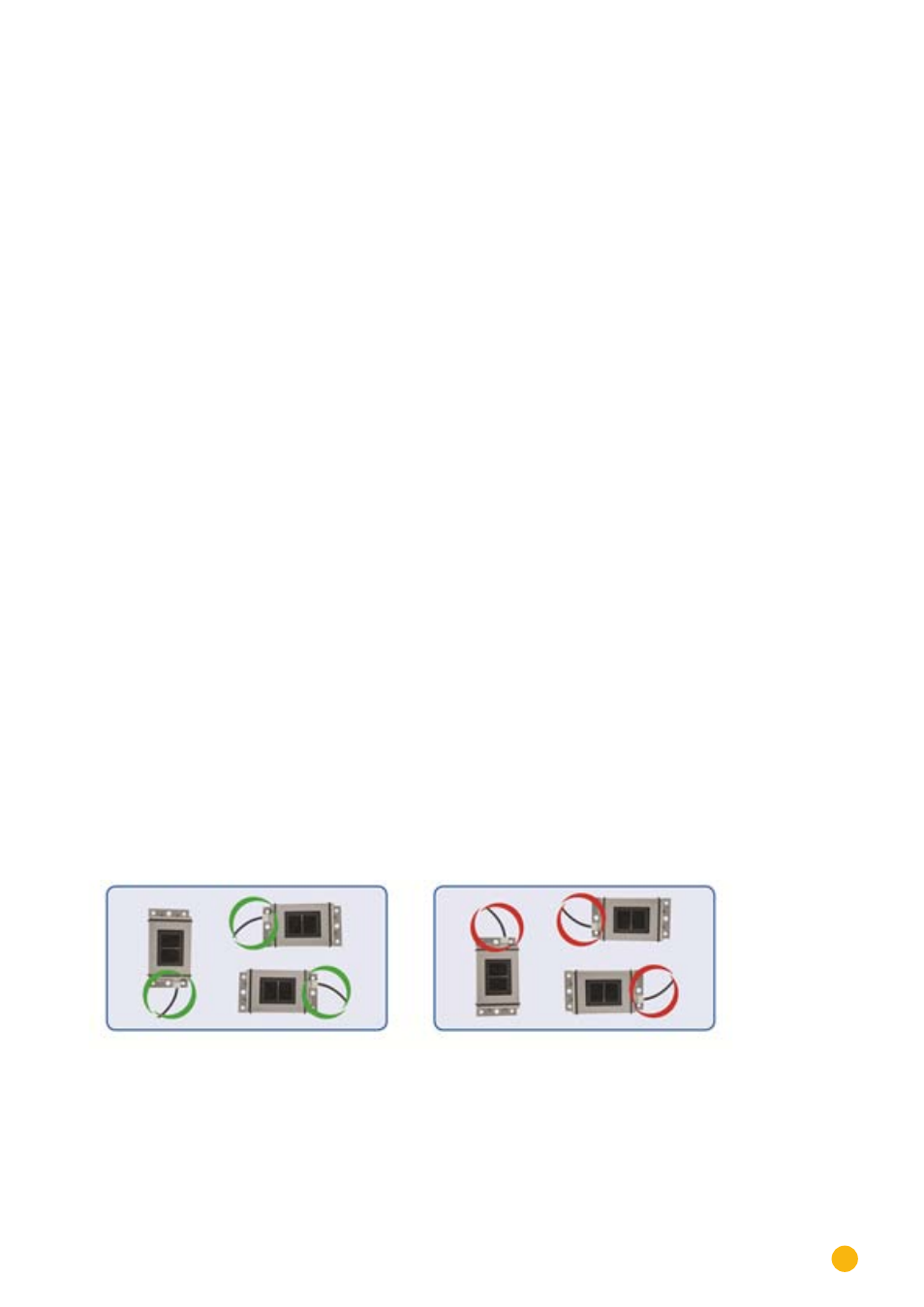

Fig. 28: Indicaciones de montaje del Sensor Box Professional Plus
Al montar el sensor, preste atención a disponer el cable de conexión según la figura.
