50
Conectar los accesorios
12�3 Receptor de control centralizado
Los aparatos Solar-Log™ de la serie PM+ disponen de una interfaz adicional de 6 polos en la que se pueden
conectar hasta dos receptores de control centralizado o instalaciones de control remoto con cuatro con-
tactos libres de potencial, respectivamente.
Cableado
La conexión de los contactos de relé del receptor de control centralizado en el Solar-Log™ PM+ se realiza
mediante la interfaz PM+ de 6 polos en la parte superior del Solar-Log™.

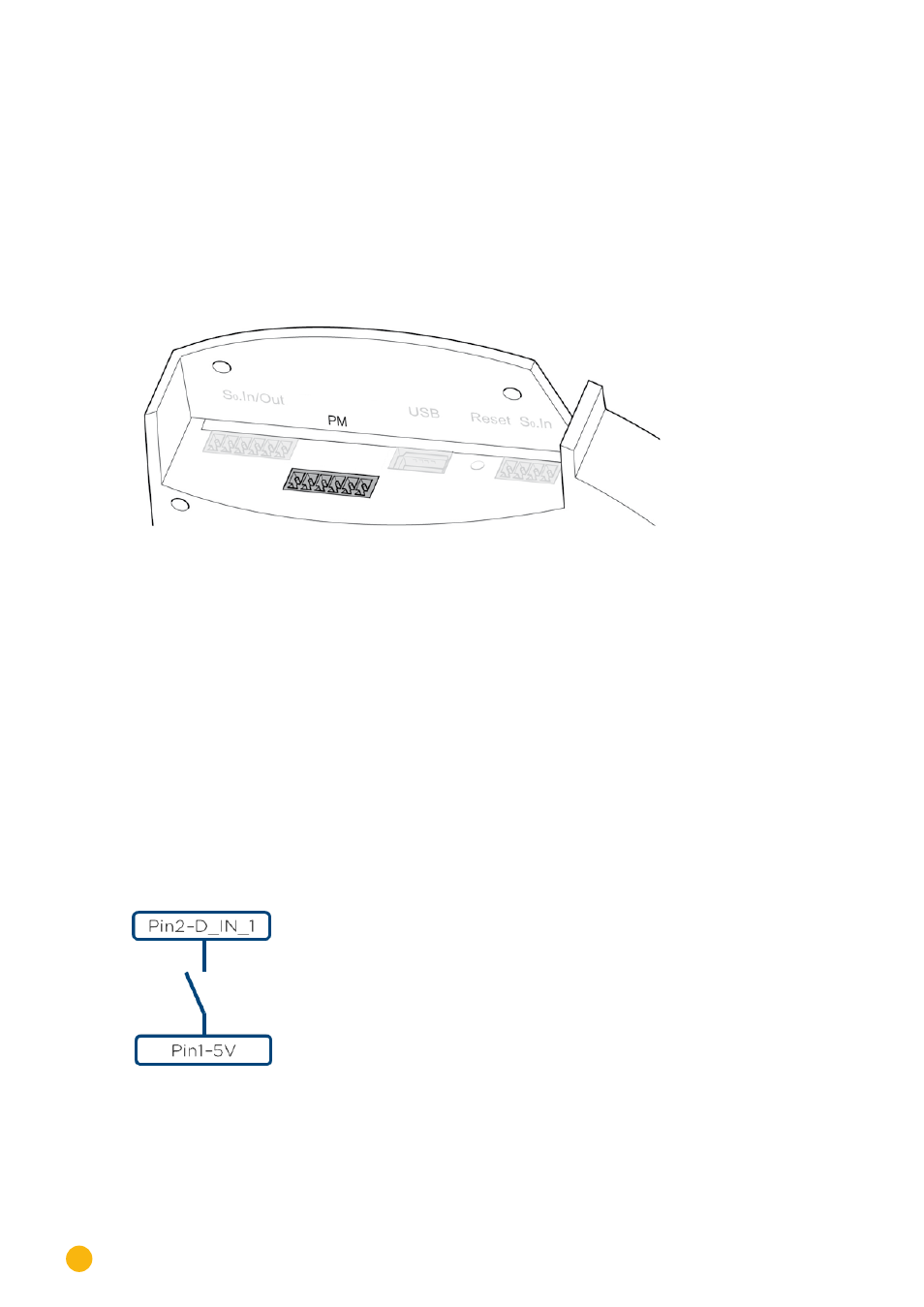

Fig. 29: Interfaz PM+ de 6 polos
Los receptores de control centralizado que emplean los operadores de red utilizan un número diferente de
relés. Estos relés tienen distintas denominaciones y representan diferentes niveles de reducción y/o facto-
res de potencia cos Phi.
Para permitir la máxima flexibilidad posible, el Solar-Log™ puede evaluar los niveles de reducción que
especifica el operador de red y su señalización en el receptor de control centralizado mediante un máximo
de cuatro entradas digitales en cada caso.
Para que el Solar-Log™ PM+ pueda evaluar las señales de los receptores de control centralizado, éstos se
deben interconectar con la tensión de control (para las potencias activa o reactiva) de la interfaz PM+. Los
contactos de control se diseñan generalmente como contactos de cierre; es decir, los contactos se cierran
para el respectivo comando.
Para los comandos de potencia activa se debe utilizar la tensión de control del pin 1
Para los comandos de potencia reactiva se debe utilizar la tensión de control del pin 6
Esta tensión de control se aplica al potencial de los respectivos relés; la salida del relé (contacto de cierre)
se aplica entonces a una entrada digital de la interfaz PM+.
Fig. 30: Principio básico de cableado de la interfaz PM+ con receptor de control centralizado para comandos de
potencia activa
En el anexo a partir de la página 219 de este manual de instalación encontrará ejemplos de la conexión de
receptores de control centralizado.
