ES
8
S Si la cadena queda atrapada por la parte su-
perior de la barra guía, ésta puede rebotar
bruscamente hacia el operador.
S Cualquiera de estas dos reacciones puede
provocar la pérdida del control de la sierra de
cadena y causar una grave lesión. No confíe
exclusivamente en los dispositivos de segu-
ridad que incorpora su sierra de cadena.

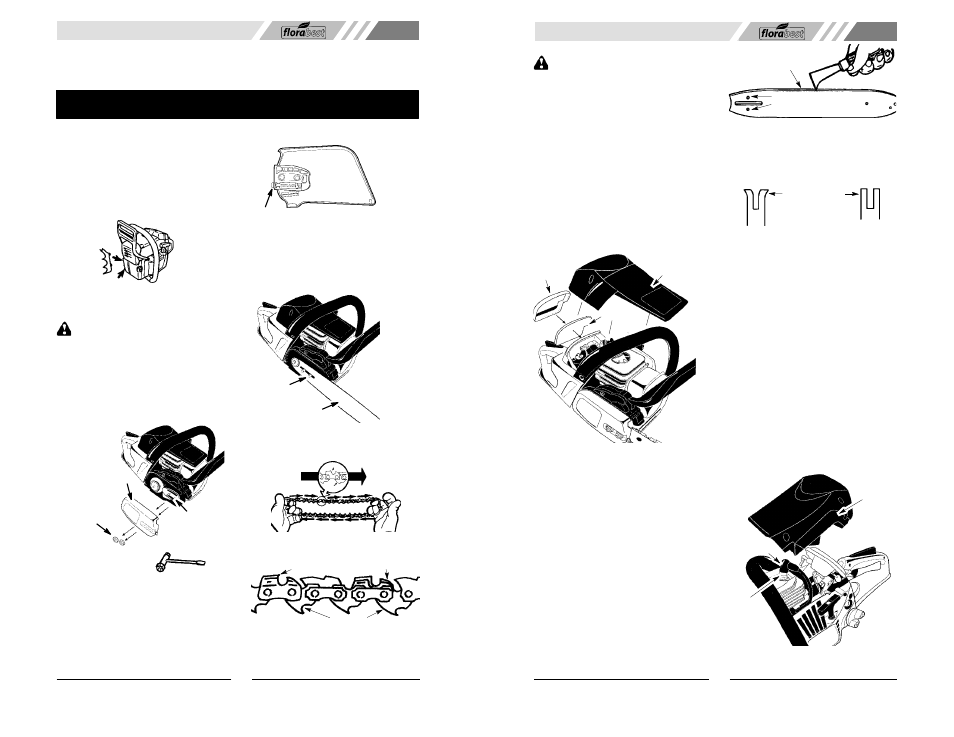

ENSAMBLAJE
Es necesario utilizar guantes protectores
(no incluidos) durante el ensamblaje.
ACOPLAMIENTO DEL TOPE
DENTADO (si no están ya acopladas)
El tope dentado se puede utilizar como eje
central al realizar un corte.
1. Afloje y saque las tuercas de la barra y la
cubierta del embrague de la sierra.
2. Acople le tope dentado con los dos tornil-
los como si indica.
ACOPLAMIENTO DE LA BARRA
GUÍA Y LA CADENA (si no están ya
acopladas)
ADVERTENCIA : En el caso de que
la sierra venga ya montada, vuelva a com-
probar cada paso del ensamblaje. Utilice
siempre guantes protectores cuando mani-
pule la cadena. La cadena está afilada y pue-
de cortar aunque no esté en movimiento.
1. Afloje y saque las tuercas de la barra y la
cubierta del embrague de la sierra.
2. Retire el separador de plástico (si pres-
ente).
Ubicación del
separador de
plástico
Cubierta del
embrague
Tuerca de
la barra
Herramienta de
Ajuste de la Cadena
(Herramienta de la Barra)
3. El aparato tiene clavija y tornillo de ajuste
para ajustar la tensión de la cadena. Es
muy importante que al instalar la barra, la
clavija que se encuentra en el tornillo de
ajuste esté alineada con un orificio en la
barra. Girar el tornillo hace que la clavija
de ajuste se deslice hacia arriba y hacia
abajo por el tornillo. Ubique este ajuste
antes de empezar a instalar la barra en la
sierra. Vea la ilustración siguiente.
Ajuste situado en la cubierta
Vista interior
de la cubierta
del embrague
4. Gire el tornillo de ajuste a mano hacia la
izquierda (en contra del sentido del reloj)
hasta que la clavija de ajuste toque el re-
tentor. Esto debe colocar el clavija cerca
de la posición correcta.
5. Haga deslizar la barra en los pernos de la
barra hasta que la barra se detenga al to-
car el engranaje del cilindro del embrague.
Barra guía
Pernos de
la barra
6. Retire muy cuidadosamente la cadena
del paquete. Sostenga la cadena con los
eslabones de impulsión orientados
como se ve en la ilustración.
Punta de
la Barra
Cuchillas
Eslabones
LAS CUCHILLAS
DEBERAN APUNTAR EN
DIRECCION A LA ROTACION
Cuchillas Marcador de Profundidad
Eslabones de Funcionamiento
7. Coloque la cadena por encima y detrás del
seguidor del embrague, ponga las esla-
bones de funcionamiento en el cilindro del
embrague.
PT
57
FILTRO DE AR
ATENÇÃO! : Não limpe o filtro de ar
com gasolina ou outro solvente inflamável
para evitar o perigo de fogo ou produção de
emissões de vapores nocivos.
Limpeza do filtro de ar:
Um filtro de ar sujo diminui o desempenho do
motor e aumenta o consumo de combustível
e emissões nocivas. Limpe sempre o filtro
de ar após 5 horas de funcionamento.
1. Limpe a cobertura e a área à volta para
evitar que sujidade ou areia caiam na
câmara do carburador quando a cober-
tura for retirada.
2. Desmonte as peças como ilustrado.
3. Lave o filtro com água e sabão. Enxa-
guadura na água fresca limpa. Seco
completamente antes de reinstalar.
4. Reinstale as peças.
Cobertura
do filtro
de ar
Cobertura
do cilindro
Filtro
de ar
MANUTENÇÃO DA BARRA
Se a serra só cortar para um lado, tiver que ser
forçada para cortar ou operar com uma
quantidade insuficiente de lubrificante na barra,
talvez seja necessário mandar reparar a sua
barra. Uma barra desgastada danificará a sua
corrente e causará dificuldade no corte.
Após cada uso, assegure--se de que o
interruptor ON/STOP (Ligar/Parar) esteja na
posição STOP (Parar). Em seguida, limpe
todo o pó de serra da barra guia e orifício da
roda dentada.
Para fazer a manutenção da barra guia:
S
Mova o interruptor ON/STOP (Ligar/Parar)
para a posição STOP (Parar).
S Afrouxe e remova as porcas do freio da
corrente e o freio da corrente. Remova a
barra e a corrente da serra.
S Limpe os orifícios de óleo e ranhura da barra
após cada 5 horas de operação.
Remova o pó de serra
da ranhura da barra guia
Lubrifique os orifícios
S A queimadura dos trilhos da barra guia é um
processo normal do desgaste do trilho.
Remova as rebarbas com uma lima chata.S
Quando a parte superior do trilho estiver
desnivelada, use uma lima chata para
restaurar os cantos quadrados e os lados.
Corrija a ranhura Ranhura desgastada
Lime as
extremidades
do trilho e lados
para ficarem
em esquadria
Troque a barra guia quando a ranhura
estiver gasta, a barra guia estiver envergada
ou rachada, ou na ocorrência de excesso de
calor ou queimadura dos trilhos. Se for
necessário trocar a barra, use apenas a
barra guia especificada na lista de peças de
reparo para a sua serra.
VELA
A vela deverá ser trocada a cada ano para
assegurar que o motor ligue com mais
facilidade e opere melhor. O tempo de
ignição é fixo e nгo й ajustável.
1. Afrouxe os 3 parafusos da cobertura do
cilindro.
2. Remova a cobertura do cilindro.
3. Remova o protetor da vela.
4. Remova a vela do cilindro e descarte.
5. Instale uma vela Champion RCJ--7Y e
aperte com firmeza usando uma chave
de soquete de 19 mm. O espaço da vela
deverá ser de 0,5 mm.
6. Reinstale o protetor da vela.
7. Reinstale a cobertura do cilindro e os 3
parafusos. Aperte com firmeza.
Protetor
de vela
Vela
Cobertura
do cilindro
