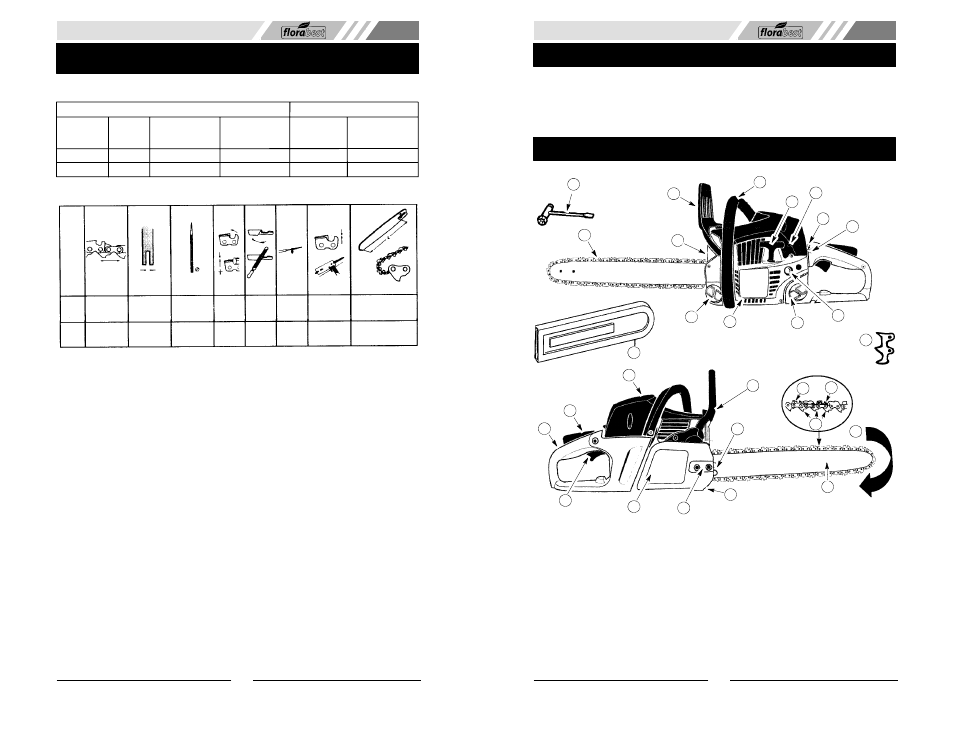

Florabest FBKS 4016 - Manual (Página 23)

IT
42
DATI TECNICI
Combinazioni di barra di guida e catena
I seguenti gruppi di taglio sono approvati per i modello Florabest FBKS 4014.
Barra di guida Catena
Larghezza Numero max di Lunghezza dei
Lunghezza, Partitura della denti sul puntale maglia di
pollici pollici scanalatura, mm a rocchetto Tipo trazione (pz)
14 0,375 1,3 7T Oregon 91VJ 52
14 0,375 1,3 7T Oregon 91VG 52
0,375 80° 30° 0° 0,050/1,3 0,025/0,65 91VJ
Type Inch Inch/mm Inch/mm Graad° Graad° Graad° Inch/mm inch/cm :dl
91VG 0,375 0,050/1,3 80° 30° 0° 0,025/0,65
5/32 / 4,0
5/32 / 4,0
14/35:52
14/35:52
IT
23
SOMMARIO
Identificazione delle parti 23
Spiegazione utilizzati 24
Norme di sicurezza 25
Montaggio 29
Utilizzo 31
Metodi del taglio 33
Manutenzione e regolazioni 36
Conservazione 39
Tabella di soluzione dei problemi 39
Dichiarazione di conformità 40
Dati tecnici 41
IDENTIFICAZIONE DELLE PARTI
27
3
2
1
4
5
6
7
8 9
10 11
28
29
17
23 24
25
15 26
21
14
13
12
16
20
19
22
18
1. Catena
2. Sileniziatore
3. Grilletto di sicurezza
4. Impugnatura anteriore
5. Cordicella del motorino di avviamento
6. Vite di regolazione
7. Interruttore ON/STOP
8. Pompetta d’avviamento
9. Coppa dell’olio della catena
10. Copertura dell’avviamento
11. Serbatoio del carburante
12. Impugnatura posteriore
13. Blocco del gas
14. Copertura del cilindro
15. Vite di regolazione
16. Grilletto dell’acceleratore
17. Leva dell’aria/minimo veloce
18. Freno della catena
19. Arresto della catena
20. Dadi del freno della catena
21. Barra di guida
22. Ruota dentata della testata
23. Lame
24. Misuratore di profondità
25. Maglia
26. Senso di rotazione della catena
27. Strumento di regolazione barra/catena
28. Coprisbarra
29. Formatrice chiodata
