524 10 Programación: Subprogramas y repeticiones parciales de un programa
1
0
.6 Ejemplos de pr
ogr
amación
10.6 Ejemplos de programación

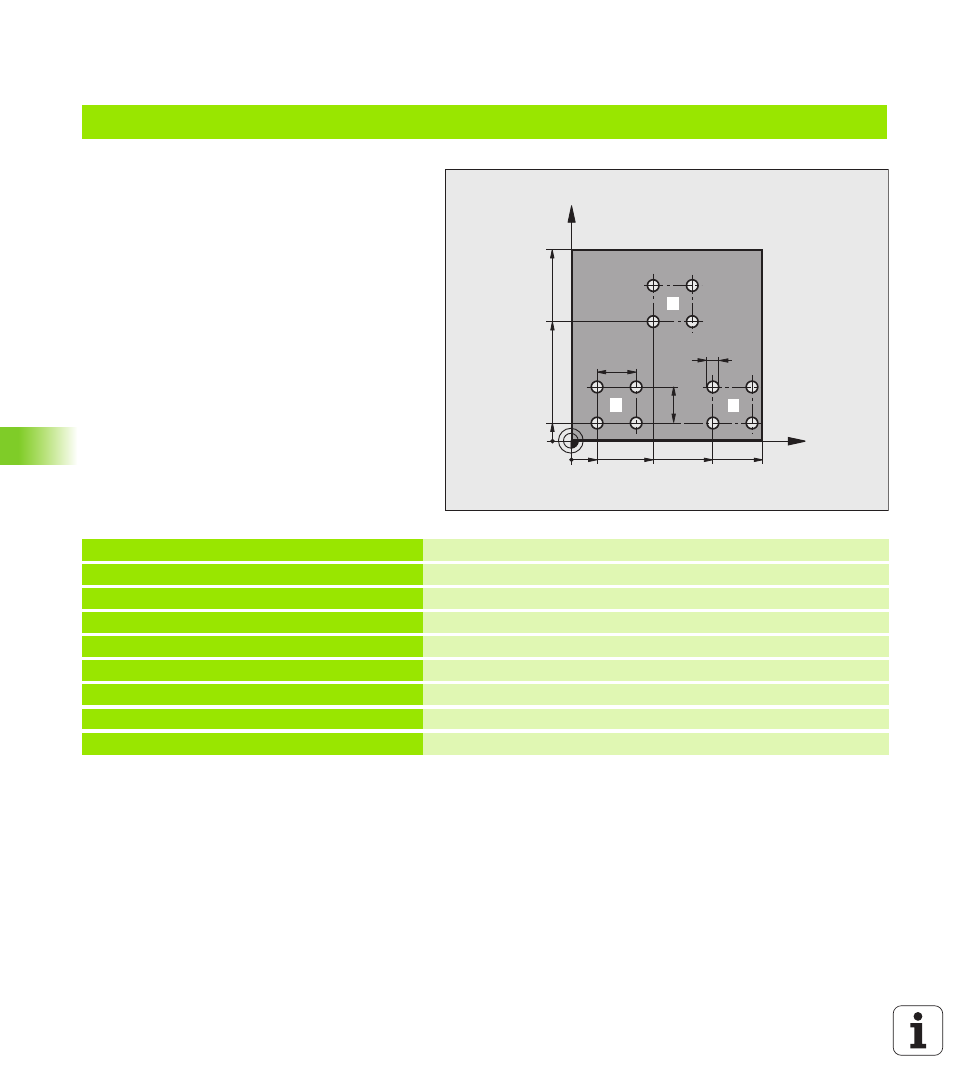

Ejemplo: Fresado de un contorno en varias aproximaciones
Desarrollo del programa
„ Posicionamiento previo de la herramienta sobre
la superficie de la pieza
„ Introducir la profundización en incremental
„ Fresado del contorno
„ Repetición de la profundización y del fresado del
contorno
%PGMWDH G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+7,5 * Definición de la herramienta
N40 T1 G17 S3500 * Llamada a la herramienta
N50 G00 G40 G90 Z+250 * Retirar la herramienta
N60 I+50 J+50 * Fijar el polo
N70 G10 R+60 H+180 * Posicionamiento previo en el plano de mecanizado
N80 G01 Z+0 F1000 M3 * Posicionamiento previo sobre la superficie de la pieza
X
Y
15
60
100
100
75
10
45
20
20
5
1
2
3
