HEIDENHAIN iTNC 530 483
8.1
0
Ciclos especiales

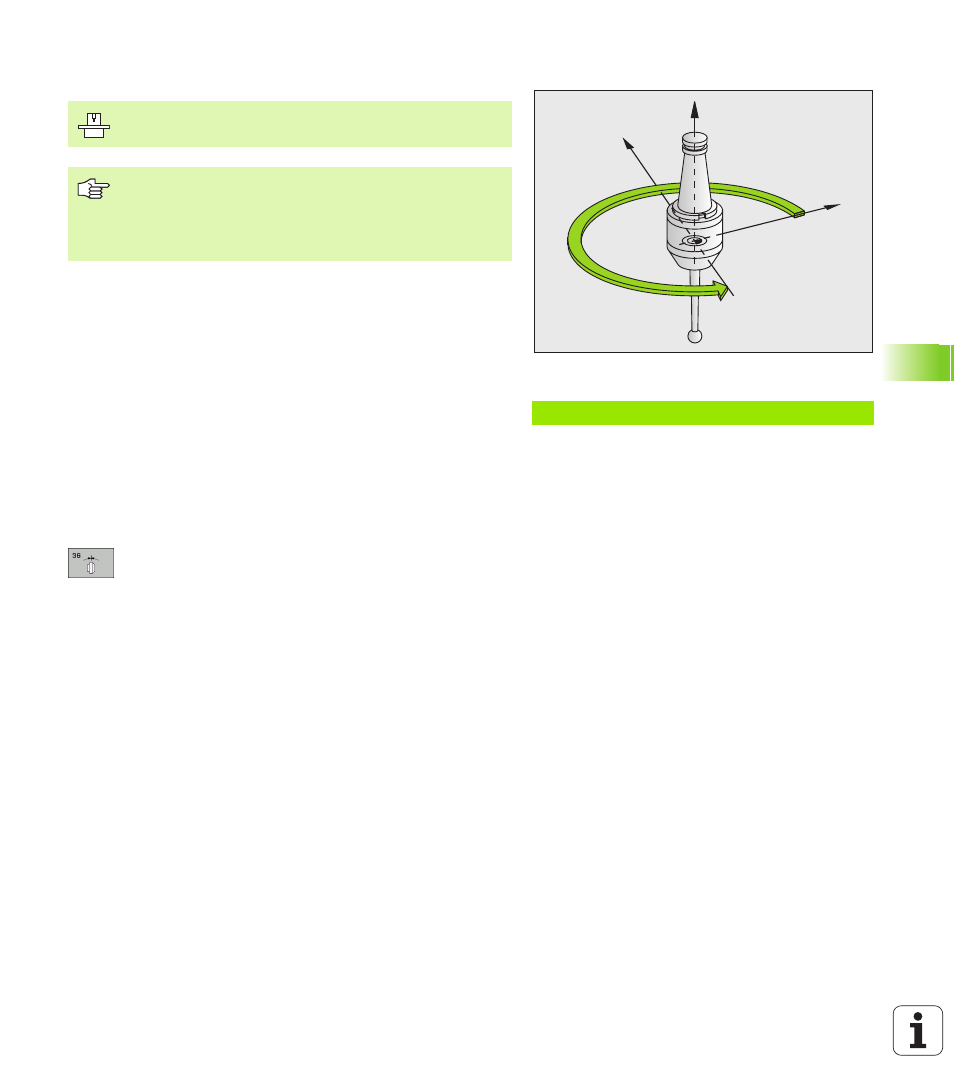

ORIENTACIÓN DEL CABEZAL (ciclo G36)
El TNC puede controlar el cabezal principal de una máquina
herramienta y girarlo a una posición determinada según un ángulo.
La orientación del cabezal se utiliza p.ej.
„ sistemas de cambio de herramienta con una determinada posición
para el cambio de la misma
„ para ajustar la ventana de emisión y recepción del palpador 3D con
transmisión por infrarrojos
Funcionamiento
El TNC posiciona la posición angular definida en el ciclo mediante la
programación de M19 o M20 (depende de la máquina).
Si se programa M19 o M20 sin antes haber definido el ciclo G36, el
TNC posiciona el cabezal principal sobre el valor angular determinado
en un parámetro de máquina (véase el manual de la máquina).
 Angulo de orientación : Introducir el ángulo referido
al eje de referencia angular del plano de mecanizado
Margen de entrada: 0 a 360°
Resolución de la introducción: 0,001º
Ejemplo: Frase NC
N76 G36 S25 *
X
Y
Z
La máquina y el TNC deben estar preparados por el
constructor de la máquina.
En los ciclos de mecanizado 202, 204 y 209 se emplea
internamente el ciclo 13. Tener en cuenta en el programa
NC, que si es preciso se deberá reprogramar el ciclo 13
tras uno de los anteriomente nombrados ciclos de
mecanizado.
