468 8 Programación: Ciclos
8.9 Ciclos par
a
la tr
aslación de coor
denadas

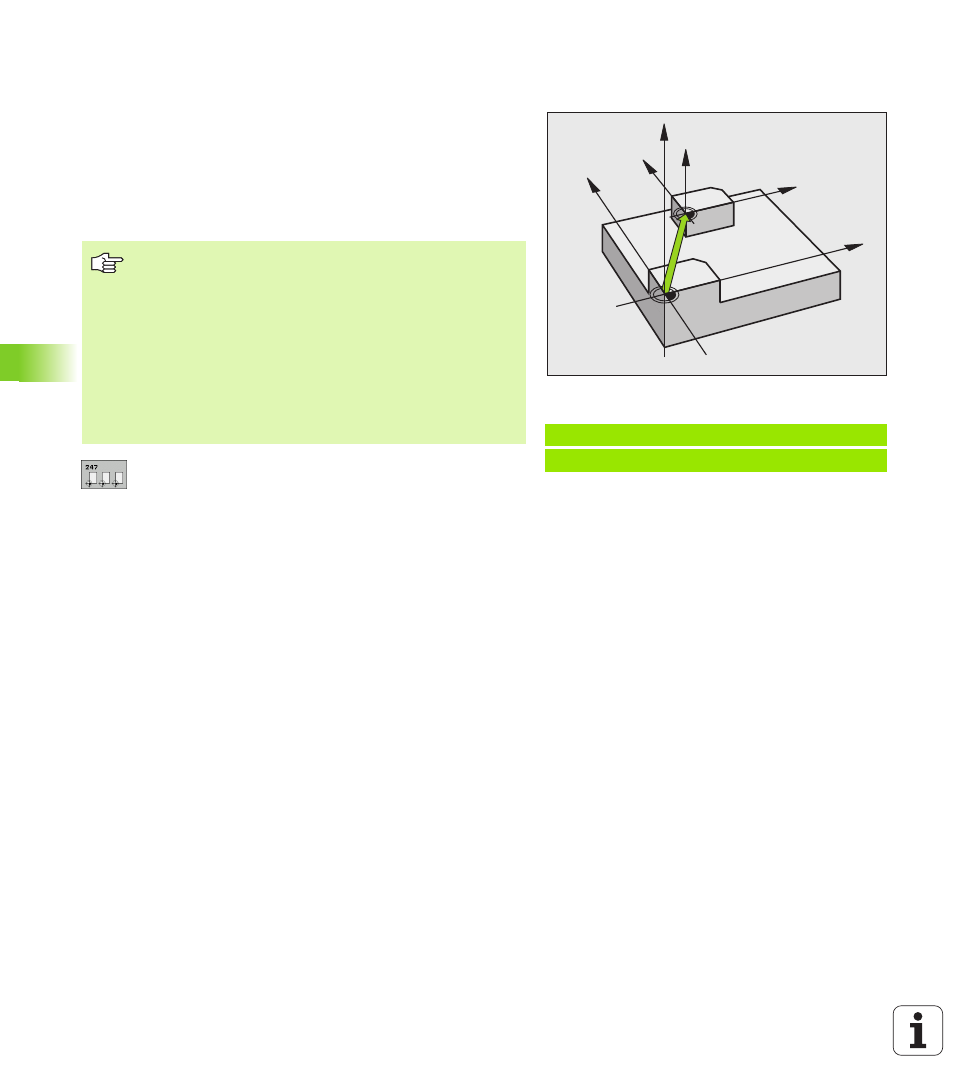

FIJACION DEL PUNTO DE REFERENCIA
(ciclo G247)
Con el ciclo FIJAR PUNTO REF. se puede activar un punto cero
definido en una tabla de preset como nuevo punto de referencia.
Funcionamiento
Después de la definición del ciclo FIJAR PUNTO REFERENCIA todas
las coordenadas y desplazamientos del punto cero (absolutas e
incrementales) se refieren al nuevo preset.
 ¿Número para el punto de referencia? : Introducir
número del punto de referencia de la tabla de presets,
que debe ser activado
Visualizaciones de estados
En la visualización de estado el TNC muestra el número de preset
activo tras el símbolo del punto de referencia
Ejemplo: Frase NC
N13 G247 FIJAR PUNTO DE REFERENCIA
Q339=4 ;NÚMERO DEL PUNTO REFERENCIA
Z
Z
X
X
Y
Y
Al activar un punto de referencia de la tabla de presets, el
TNC cancela un desplazamiento activo del punto cero.
El TNC fija el preset sólo en los ejes, que están definidos
con valores en la tabla de presets. El punto de referencia
de ejes que están marcados con - permanece invariable
Cuando se active el número preset 0 (fila 0), activar
entonces el punto de referencia que se haya fijado por
última vez en modo manual.
En el modo de funcionamiento Test del programa no tiene
efecto el ciclo G247.
