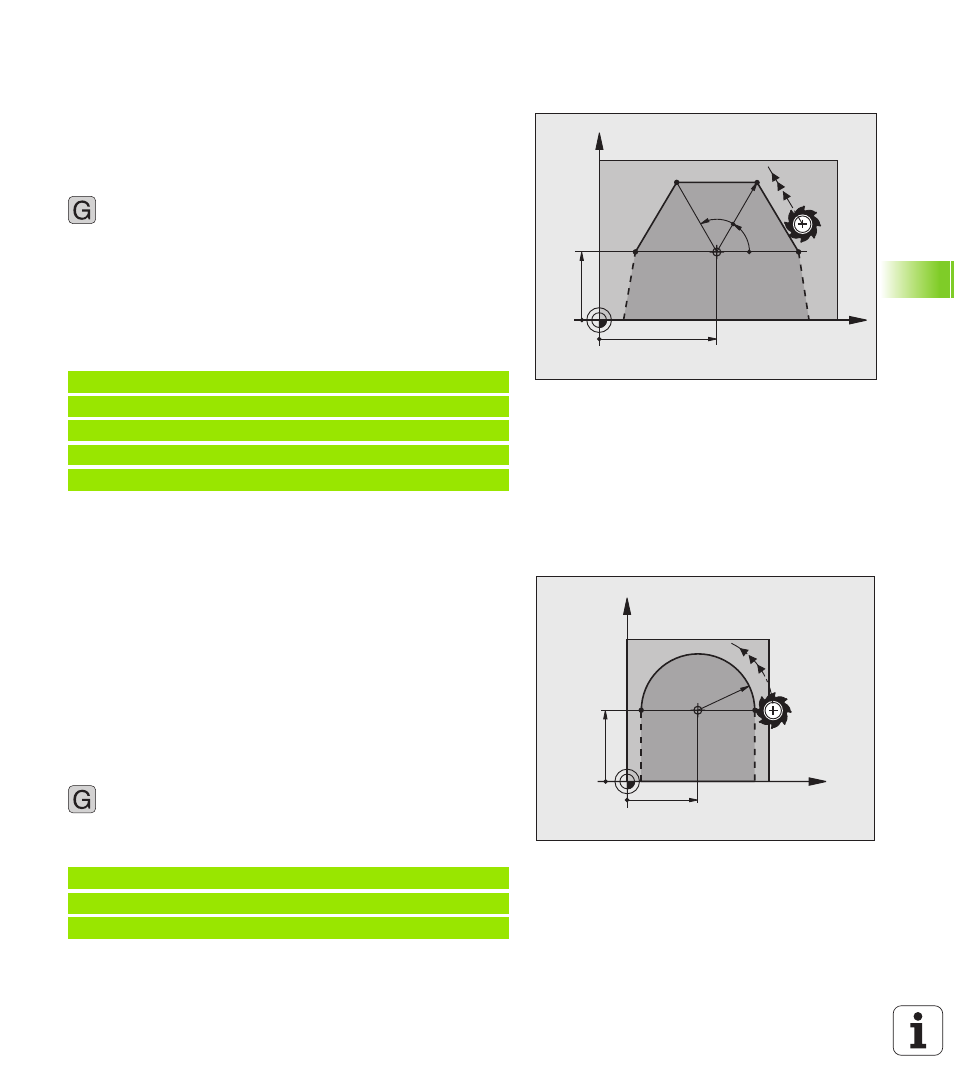

Recta en marcha rápida G10
Recta con avance G11 F . . .
La herramienta se desplaza según una recta desde su posición actual
al punto final de la misma. El punto de partida es el punto final de la
frase anterior.
programación de ciclos
 Radio en coordenadas polares R: Introducir la
distancia del punto final de la recta al polo I, J
 Angulo H en coordenadas polares: Posición angular
del punto final de la recta entre -360° y +360°
El signo de H se determina mediante el eje de referencia angular:
„ Angulo del eje de referencia angular a R en sentido antihorario: H >0
„ Angulo del eje de referencia angular a R en sentido horario: H<0
Ejemplo de frases NC
Trayectoria circular G12/G13/G15 alrededor del
polo I, J
El radio R en coordenadas polares es a la vez el radio del arco de
círculo. R se determina mediante la distancia del punto de partida al
polo I, J. La última posición programada de la herramienta antes de la
frase G12, G13 o G15 es el punto de partida de la trayectoria circular.
Sentido
„ En sentido horario: G12
„ En sentido antihorario: G13
„ Sin entrada de dirección de giro: G15. El TNC realiza el recorrido por
la trayectoria circular con la última dirección de giro programada
programación de ciclos
 Angulo en coordenadas polares H: Posición angular del
punto final de la trayectoria circular entre –99
999,9999° y +99 999,9999°
Ejemplo de frases NC
X
Y
45
25
60°
60°
30
CC
N120 I+45 J+45 *
N130 G11 G42 R+30 H+0 F300 M3 *
N140 H+60 *
N150 G91 H+60 *
N160 G90 H+180 *
11
X
Y
25=I
25=J
R20
N180 I+25 J+25 *
N190 G11 G42 R+20 H+0 F250 M3 *
N200 G13 H+180 *
13
