8 Programación: Ciclos
8.8 Ciclos par
a
el planeado

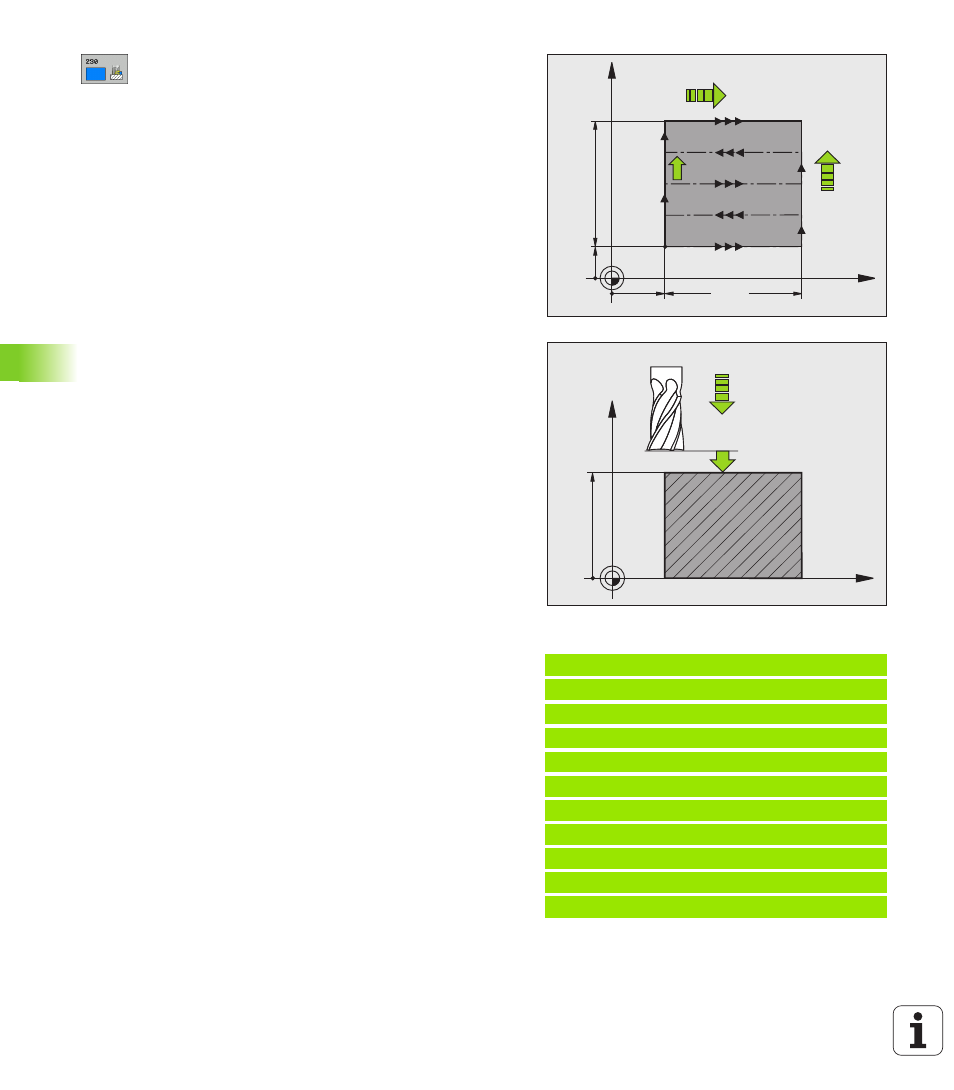

Punto de partida del 1er eje
Q225 (valor absoluto):
Coordenadas del punto de partida de la superficie a
planear en el eje principal del plano de mecanizado
Punto de partida del 2º eje
Q226 (valor absoluto):
Coordenadas del punto de partida de la superficie a
planear en el eje transversal del plano de mecanizado
Punto de partida del 3er eje
Q227 (valor absoluto):
Altura en el eje de la hta. a la cual se realiza el
planeado
Longitud lado 1
Q218 (valor incremental): Longitud
de la superficie para el planeado en el eje principal del
plano de mecanizado, referida al punto de partida del
1er eje
Longitud lado 2
Q219 (valor incremental): Longitud
de la superficie para el planeado en el eje transversal
del plano de mecanizado, referida al punto de partida
del 2º eje
Número de cortes
Q240: Número de líneas sobre las
cuales el TNC desplaza la hta. a lo ancho de la pieza
Avance al profundizar
Q206: Velocidad de la hta. en
el desplazamiento a la distancia de seguridad hasta la
profundidad de fresado en mm/min
Avance de fresado
Q207: Velocidad de
desplazamiento de la hta. en el fresado en mm/min
Avance transversal
Q209: Velocidad de
desplazamiento de la hta. para la llegada a la línea
siguiente en mm/min; cuando la hta. se aproxima a la
pieza transversalmente, se introduce Q209 menor a
Q207; cuando se desplaza transversalmente en vacío,
Q209 puede ser mayor a Q207
Distancia de seguridad
Q200 (valor incremental):
Distancia entre el extremo de la hta. y la profundidad
de fresado para el posicionamiento al principio y al
final del ciclo
Ejemplo: Frase NC
N71 G230 PLANEADO
Q225=+10
;PUNTO INICIAL 1ER. EJE
Q226=+12
;PUNTO INICIAL 2º EJE
Q227=+2.5
;PUNTO INICIAL 3ER EJE
Q218=150
;LONGITUD LADO 1
Q219=75
;LONGITUD LADO 2
Q240=25
;NÚMERO DE CORTES
Q206=150
;AVANCE AL PROFUNDIZAR
Q207=500
;AVANCE DE FRESADO
Q209=200
;AVANCE TRANSVERSAL
Q200=2
;DIST.-SEGURIDAD
X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
X
Z
Q200
Q227
Q206
