HEIDENHAIN iTNC 530 491
9.2 La función PLANE: Inclinación del plano de mecanizado
(o
p
c
ió
nd
es
o
ft
w
a
re1
)
9.2 La función PLANE: Inclinación
del plano de mecanizado
(opción de software 1)
Introducción
Con la función PLANE (ingl. plane = plano) se dispone de una potente
función con la que se puede defjnir de diferentes modos de planos de
mecanizado inclinados.
Todas las funciones PLANE disponibles en el TNC describen el plano de
mecanizado que se desee independientemente de los ejes
basculantes que estén habilitados realmente en la máquina. Se
dispone de las siguientes posibilidades:
¡Las funciones para la inclinación del plano de mecanizado
deben ser indicadas por el constructor de la máquina!
La función PLANE se puede ajustar básicamente sólo en
una máquina que disponga al menos de dos ejes giratorios
(mesa y/o cabezal). Excepción: también se puede utilizar la
función PLANE AXIAL cuando en su máquina solamente
exista o esté activo un único eje giratorio.

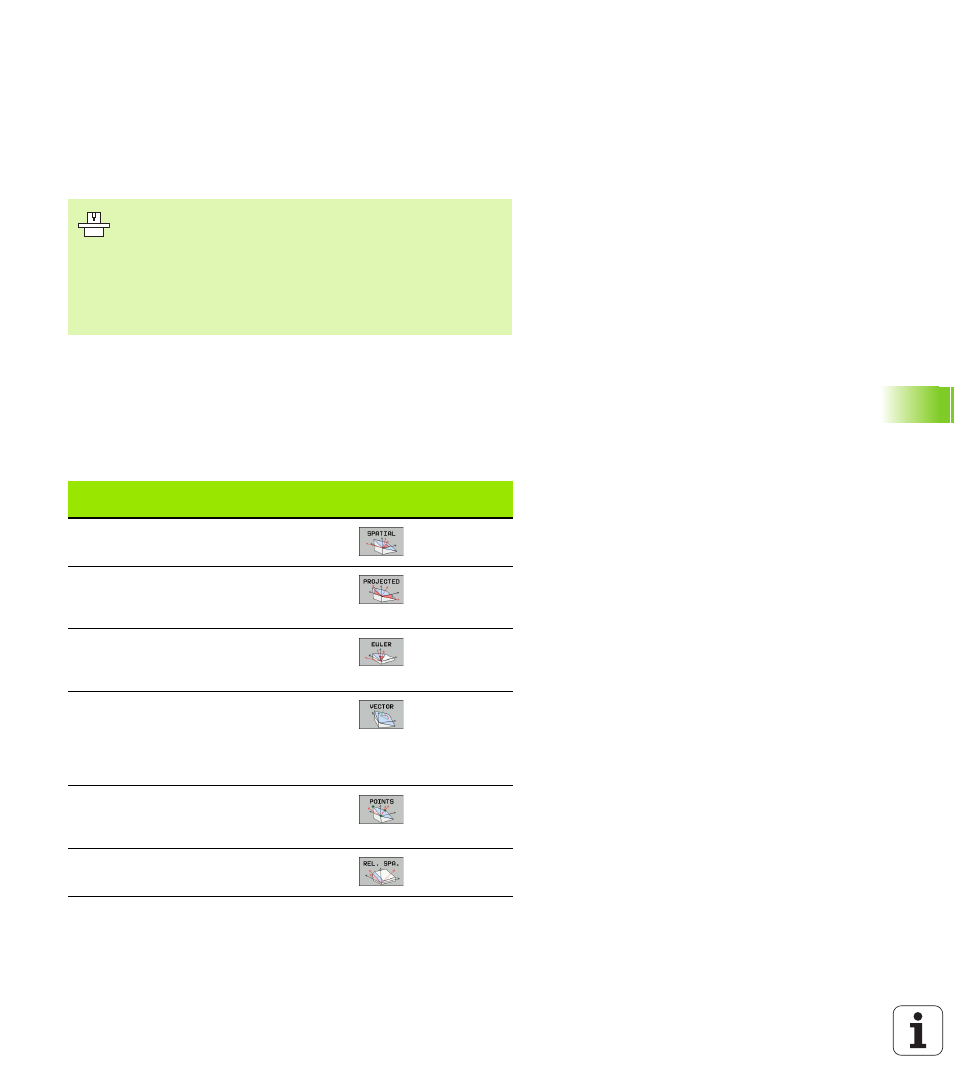

Función
Parámetros
indispensables
softkey Página
SPATIAL Tres ángulos espaciales
SPA
, SPB, SPC
Pág. 495
PROJECTED Dos ángulos de proyección
PROPR
y PROMIN asi como un
ángulo de rotación ROT
Pág. 497
EULER Tres ángulos Euler:
precisión (EULPR), nutación
(EULNU) y rotación (EULROT) Pág. 499
VECTOR Vector de normales para la
definición del plano y
vector de base para la
definición de la dirección
del eje inclinado X Pág. 501
POINTS Coordenadas de tres
puntos cualquiera del
plano a inclinar Pág. 503
RELATIV Único ángulo espacial con
efecto incremental Pág. 505
