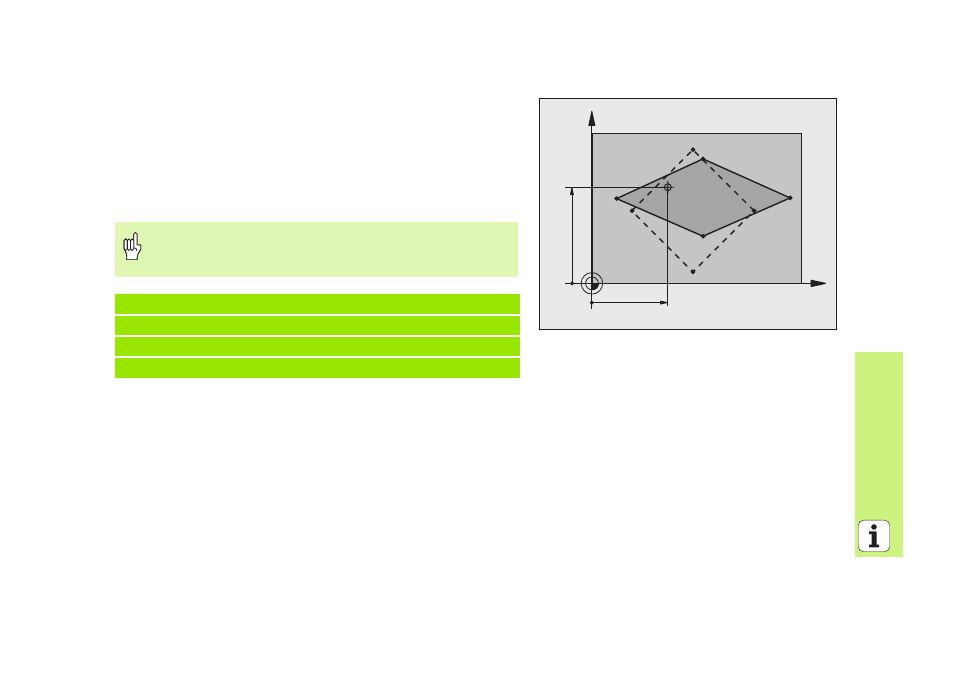

FACTOR DE ESCALA ESPECIFICO POR EJE (ciclo 26)
 CYCL DEF: seleccionar el ciclo 26 FACTOR ESCALA ESPECIFICO
 Eje y factor: eje(s) de coordenadas y factor(es) de la amplificación o
reducción específica de cada eje
 Coordenadas del centro: centro de la ampliación o reducción
Anular el FACTOR DE ESCALA ESPECIFICO: nueva definición del ciclo
con factor 1 para los ejes modificados.
¡Los ejes de coordenadas con interpolaciones circulares no
pueden tener factores diferentes para la ampliación o
reducción!
25 CALL LBL1
26 CYCL DEF 26.0 FACTOR DE ESCALA ESPECIFICO
27 CYCL DEF 26.1 X 1.4 Y 0.6 CCX+15 CCY+20
28 CALL LBL1
15
X
Y
20
CC
