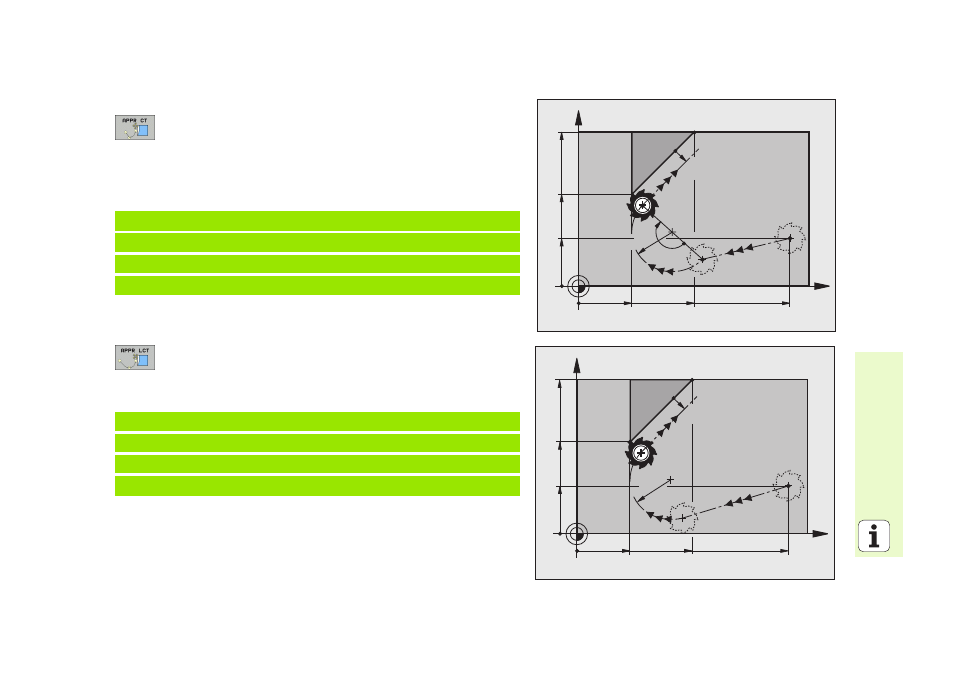

Aproximación según una trayectoria circular tangente: APPR CT
 Coordenadas del primer punto de contorno P
A
 Radio R
Introducir R > 0
 Ángulo del punto central CCA
Introducir CCA > 0
 Corrección de radio RR/RL
Aproximación según una trayectoria circular tangente al contorno y
a una recta: APPR LCT
 Coordenadas del primer punto de contorno P
A
 Radio R
Introducir R > 0
 Corrección de radio RR/RL
7 L X+40 Y+10 RO FMAX M3
8 APPR CT X+10 Y+20 Z-10 CCA180 R+10 RR F100
9 L X+20 Y+35
10 L ...
7 L X+40 Y+10 RO FMAX M3
8 APPR LCT X+10 Y+20 Z-10 R10 RR F100
9 L X+20 Y+35
10 L ...
