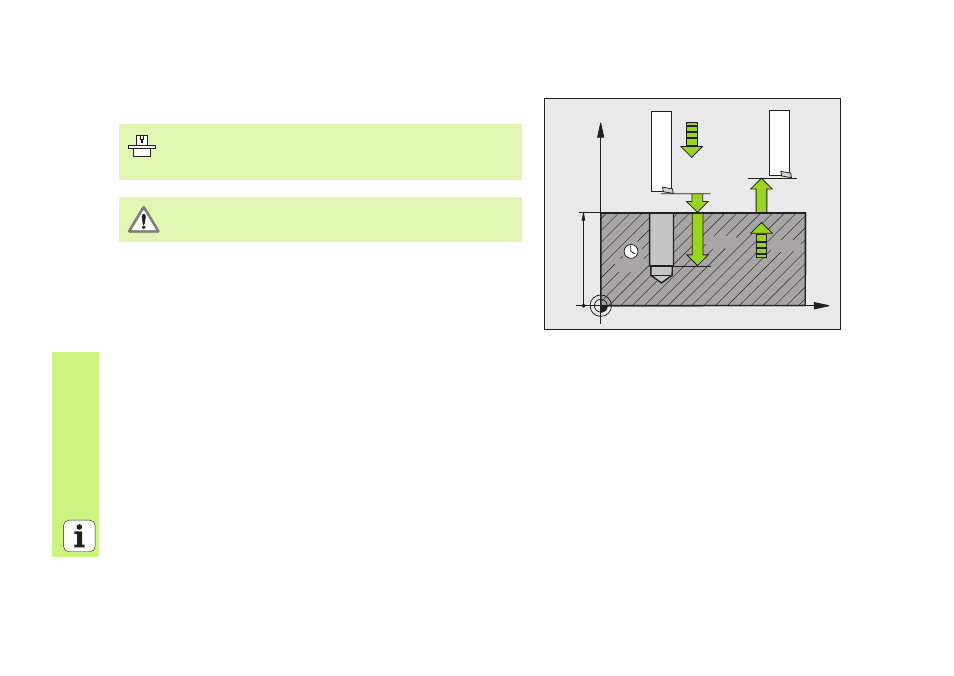

MANDRINADO (ciclo 202)
CYCL DEF: seleccionar el ciclo 202 MANDRINADO
Distancia de seguridad: Q200
Profundidad: distancia entre la superficie de la pieza y la base del
taladro: Q201
Avance al profundizar: Q206
Tiempo de espera abajo: Q211
Avance de retroceso: Q208
Coordenadas Superficie pieza: Q203
2. Distancia de seguridad: Q204
Dirección de retirada (0/1/2/3/4) en la base del taladro: Q214
Ángulo para la orientación del cabezal: Q336
¡El constructor prepara la máquina y el TNC para el ciclo
MANDRINADO!
¡El mecanizado se realiza con el cabezal controlado!
¡Peligro de colisión! ¡Seleccionar la dirección de retroceso de
forma que la herramienta se retire del margen del taladro!
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
