Programaci
ón libre de
contornos FK
Trabajar con el gráfico de programación
Visualizar las diferentes soluciones
Seleccionar y aceptar la solución visualizada
Programar otros elementos del contorno
Elaborar el gráfico de programación para la siguiente frase
programada

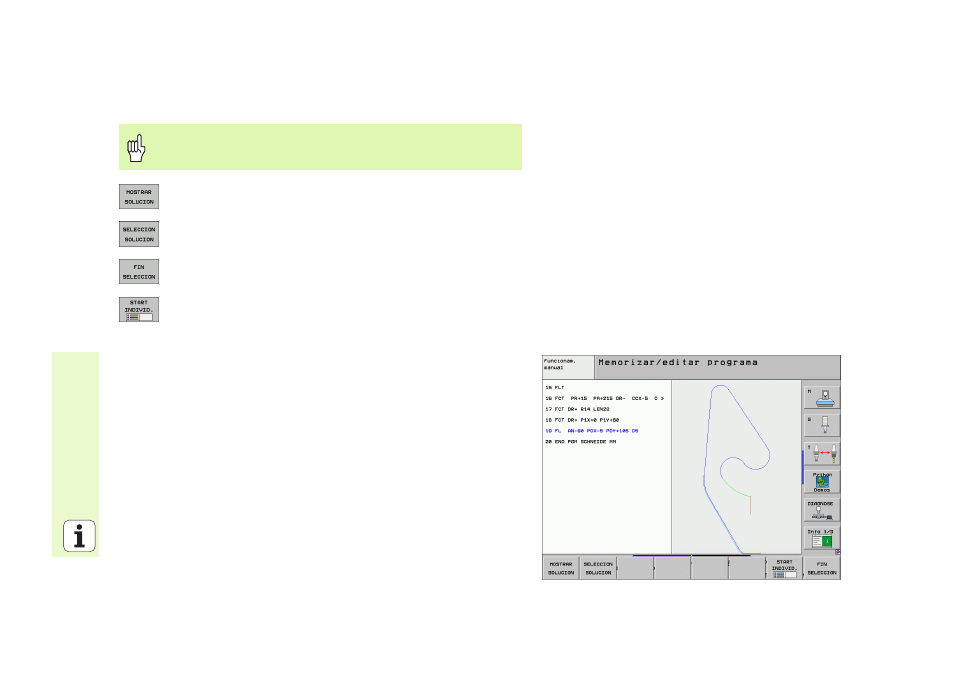

Colores estándar del gráfico de programación
¡Seleccionar la subdivisión de pantalla
GRAFICO+PROGRAMA!
azul
La trayectoria del contorno está claramente determinada
verde
Los datos introducidos indican varias soluciones; el
operario selecciona la correcta
rojo
Los datos introducidos no son suficientes para
determinar la trayectoria del contorno; hay que introducir
más datos
celeste
El movimiento está programado en marcha rápida
