100
Funci
ón PLANE (opci
ón de
software
1)
Definición de ángulo espacial (PLANE SPATIAL)
 Seleccionar FUNCIONES TNC ESPECIALES
 Seleccionar INCLINAR PLANO DE MECAN., PLANE SPATIAL

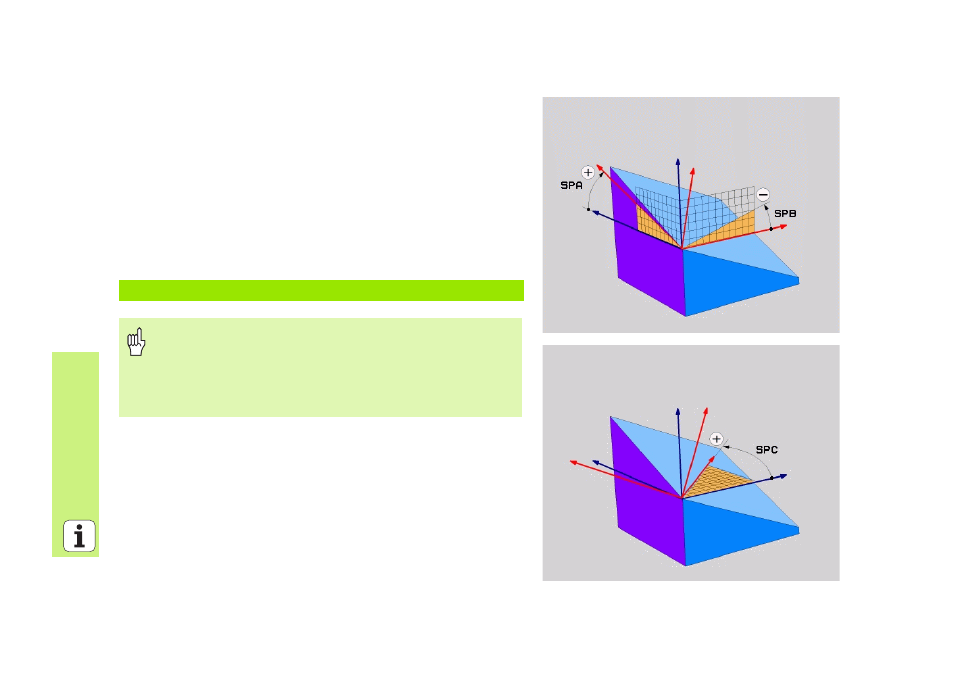

 ¿Ángulo espacial A? : ángulo de giro SPA sobre el eje de máquina X
(ver figura superior derecha)
 ¿Ángulo espacial B? : ángulo de giro SPB sobre el eje de máquina Y
(ver figura superior derecha)
 ¿Ángulo espacial C? : ángulo de giro SPC sobre el eje de máquina Z
(véase figura inferior derecha)
 Continuar con las propiedades de la posición (véase "Inclinación
automática (MOVE/STAY/TURN)" en pág.108)
5 PLANE SPATIAL SPA+27 SPB+0 SPC+45 MOVE DIST10 F500 SEQ-
Antes de la programación deberá tenerse en cuenta
Deben definirse siempre los tres ángulos espaciales SPA, SPB
y SPC, aunque alguno de ellos tenga valor 0.
La secuencia de giros descrita anteriormente es váida
independientemente del eje de la herramienta activo.
