Generalidades

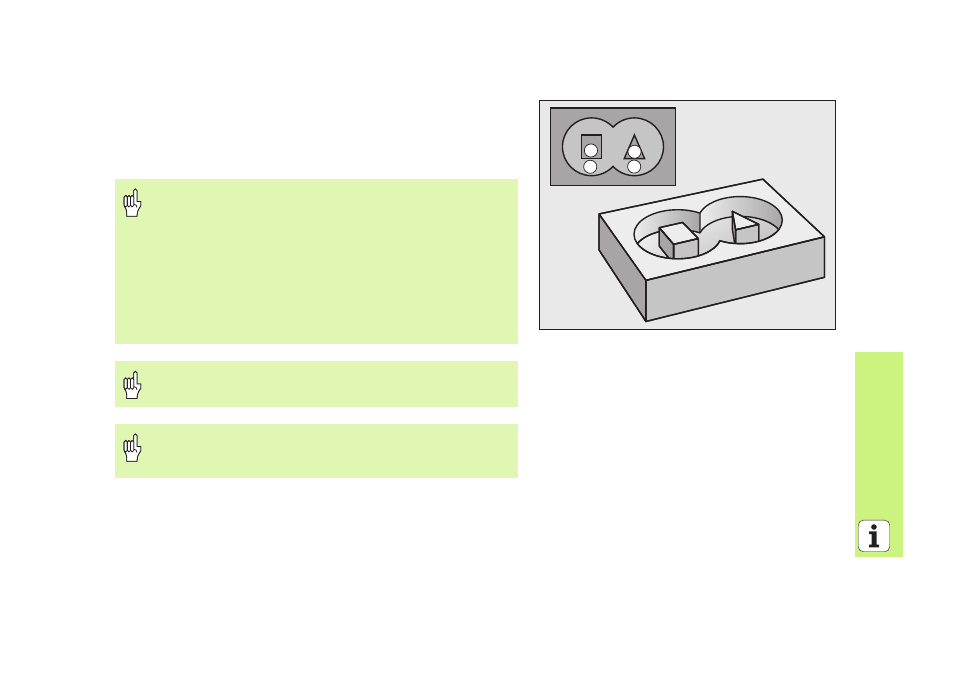

Merece la pena utilizar los ciclos SL cuando los contornos se componen
de varios subcontornos (máximo 12 islas o cajeras).
Los subcontornos se definen en subprogramas.
En los subcontornos deberá tenerse en cuenta:
¡En las Cajeras el contorno se recorre interiormente, en
las islas exteriormente!
No se pueden programar movimientos de aproximación
o salida así como aproximaciones en el eje de la
herramienta!
¡Los subcontornos definidos en el ciclo 14 CONTORNO
deberán dar como resultado contornos cerrados!
La memoria de un ciclo SL es limitada. Por ejemplo, se
pueden programar unas 2048 frases lineales.
¡El contorno del ciclo 25 TRAZADO DEL CONTORNO no
puede ser cerrado!
Antes de la ejecución del programa realizar una simulación
gráfica. ¡Así se podrá observar si los contornos están bien
definidos!
