Ciclos para el planeado
Resumen

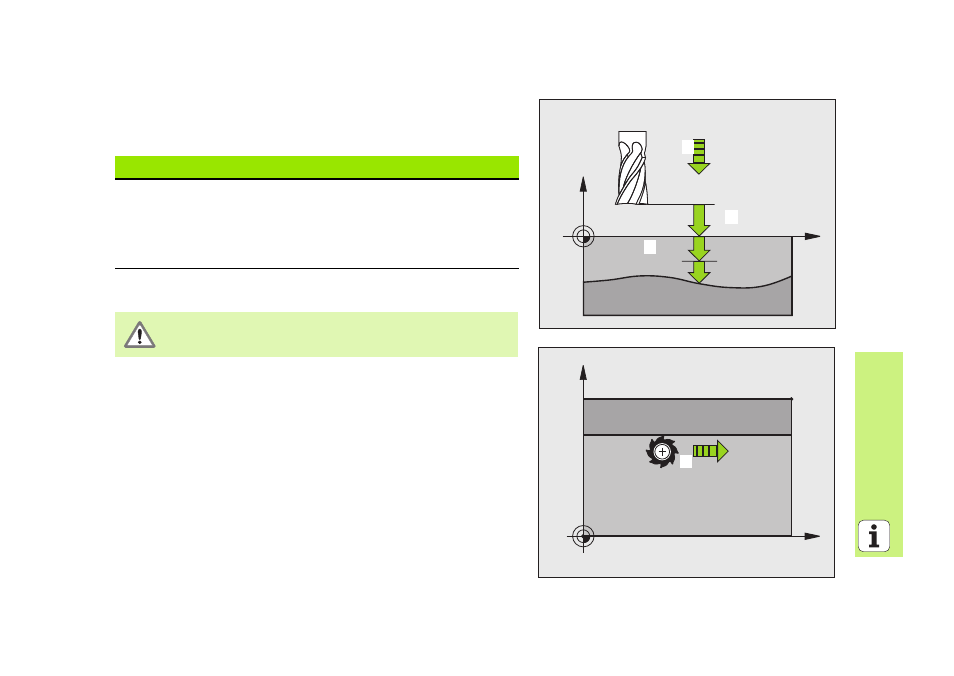

EJECUCION DE DATOS 3D (ciclo 14)
 CYCL DEF: seleccionar el ciclo 30 PROCESAR DATOS 3D
 Nombre del pgm con los datos digitalizados
 Campo del punto MIN.
 Campo del punto MAX.
 Distancia de seguridad: 1
 Profundidad de paso: 2
 Avance al profundizar: 3
 Avance: 4
 Función auxiliar M.
Ciclos disponibles Página
30 EJECUTAR DATOS 3D 83
230 PLANEADO 84
231 SUPERFICIE REGULAR 85
232 FRESADO PLANO 86
¡El ciclo precisa de una fresa con cortes frontal y central (DIN
844)!
