108
Funci
ón PLANE (opci
ón de
software
1)

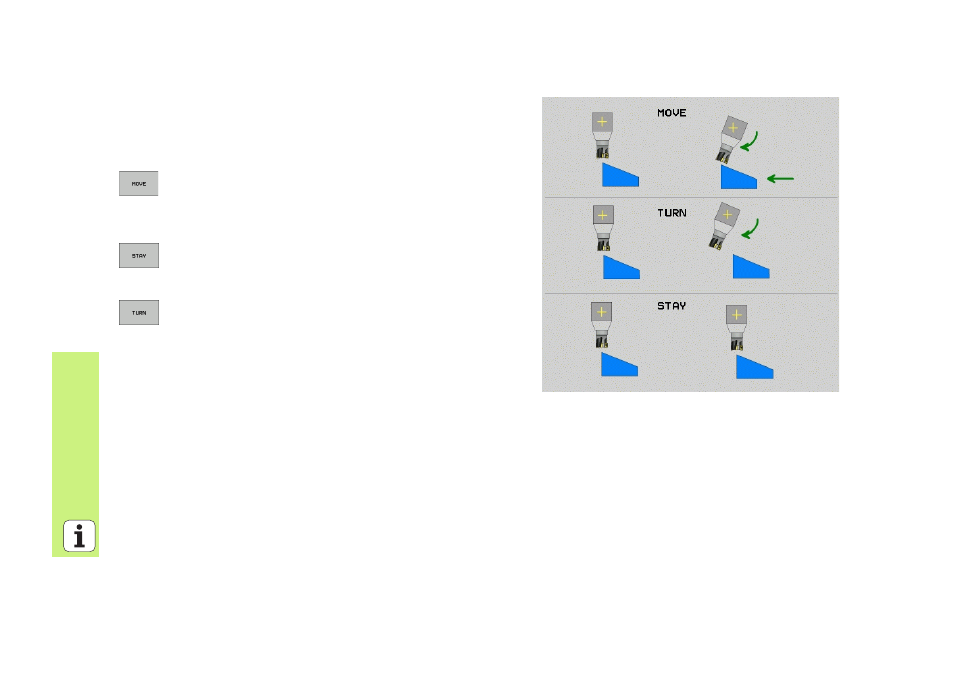

Inclinación automática (MOVE/STAY/TURN)
Tras haber introducido todos los parámetros para la definición del plano,
debe determinarse, como deben inclinarse los ejes basculantes al valor
del eje calculado:
 La función PLANE debe inclinar automáticamente los ejes
basculantes a los valores del eje calculados, en donde no
debe variar la posición relativa entre la pieza y la
herramienta. El TNC ejecuta un movimiento de
compensación en los ejes lineales
 La función PLANE debe inclinar automáticamente los ejes
basculantes a los valores del eje calculados, en donde sólo
se posicionan los ejes basculantes. El TNC no ejecuta
ningún movimiento de compensación en los ejes lineales
 Se inclinan los ejes basculantes a continuacion en una frase
de posicionamiento separada
Si se ha seleccionado una de las opciones MOVE o TURN (la función PLANE
debe realizar la inclinación automáticamente) deben definirse además los
dos parámetros siguientes:
 Distancia desde el punto de giro a la punta de la hta.
(incremental): el TNC inclina la herramienta (la mesa) sobre la punta de
la herramienta. Mediante el parámetro DIST se desplaza el punto de
giro del movimiento de inclinación en referencia a la posición actual de
la punta de la herramienta
 ¿Avance? F= : velocidad de trayectoria con la que debe inclinarse la
herramienta
