HEIDENHAIN iTNC 530 61
1
.4 V
isualización de estado

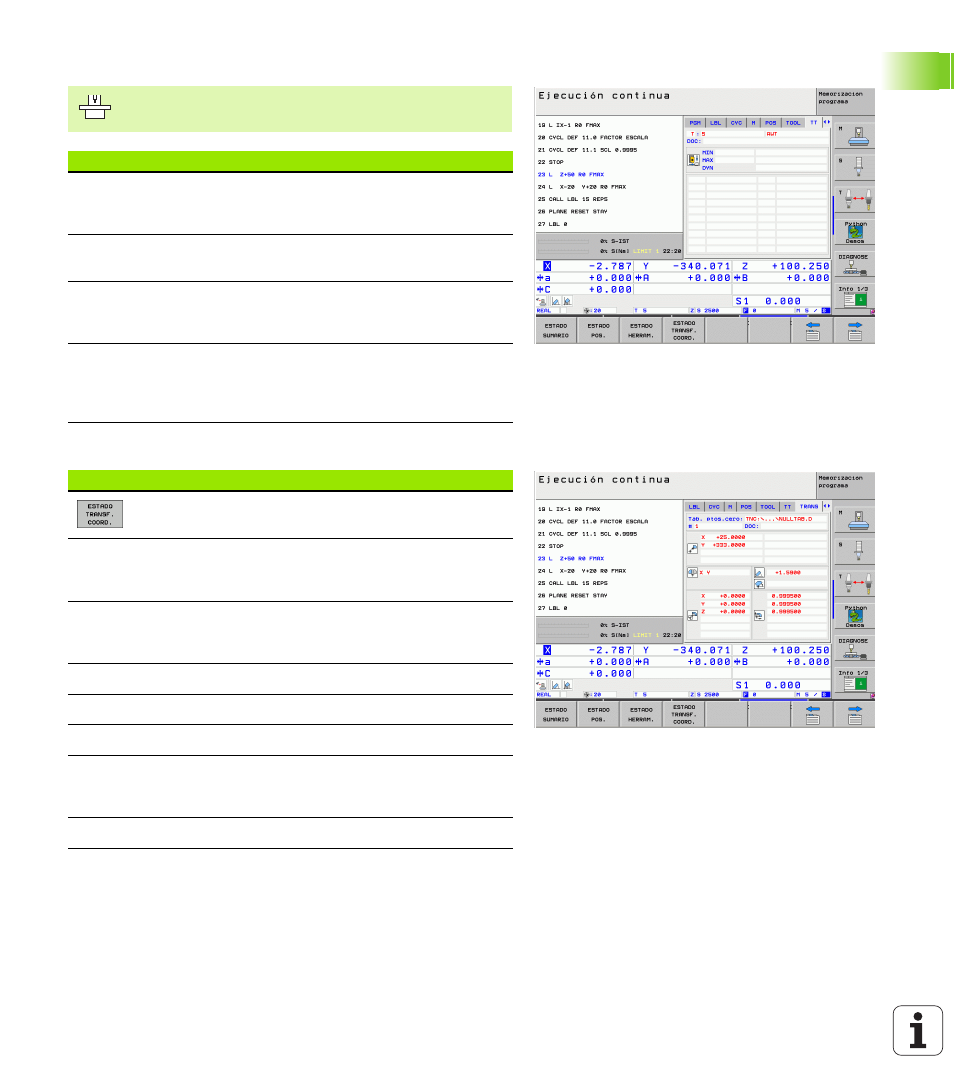

Medición de herramienta (solapa TT)
Cálculo de coordenadas (solapa TRANS)
Véase "Ciclos para la traslación de coordenadas" en pág. 516.
El TNC solamente visualiza la solapa TT, si la función está
activa en la máquina.
Softkey Significado
No es posible
la selección
directa Número de la herramienta que se quiere medir
Visualización de la medición del radio o de la
longitud de la hta.
Valores MIN y MAX, medición individual de
cuchillas y resultado de la medición con
herramienta girando (DYN)
Número de cuchilla de la herramienta con valor de
medida correspondiente. El asterisco debajo del
valor de medida muestra que la tolerancia de la
tabla de herramientas se ha sobrepasado
Softkey Significado
Nombre de la tabla de puntos cero activa
Número del punto cero activo (#), comentario de
la fila activa del número del punto cero activo (DOC)
del ciclo 7
Desplazamiento del punto cero activo (ciclo 7); el
TNC muestra un desplazamiento del punto cero
activo hasta en 8 ejes
Ejes reflejados (ciclo 8)
Giro básico activo
Ángulo de giro activado (ciclo 10)
Factor/es de escala activo/s (ciclos 11 / 26); el
TNC muestra un factor de escala activo hasta en
6 ejes
Punto central de la escala activada
