514 8 Programación: Ciclos
8.1
1
Ciclos par
a
el planeado

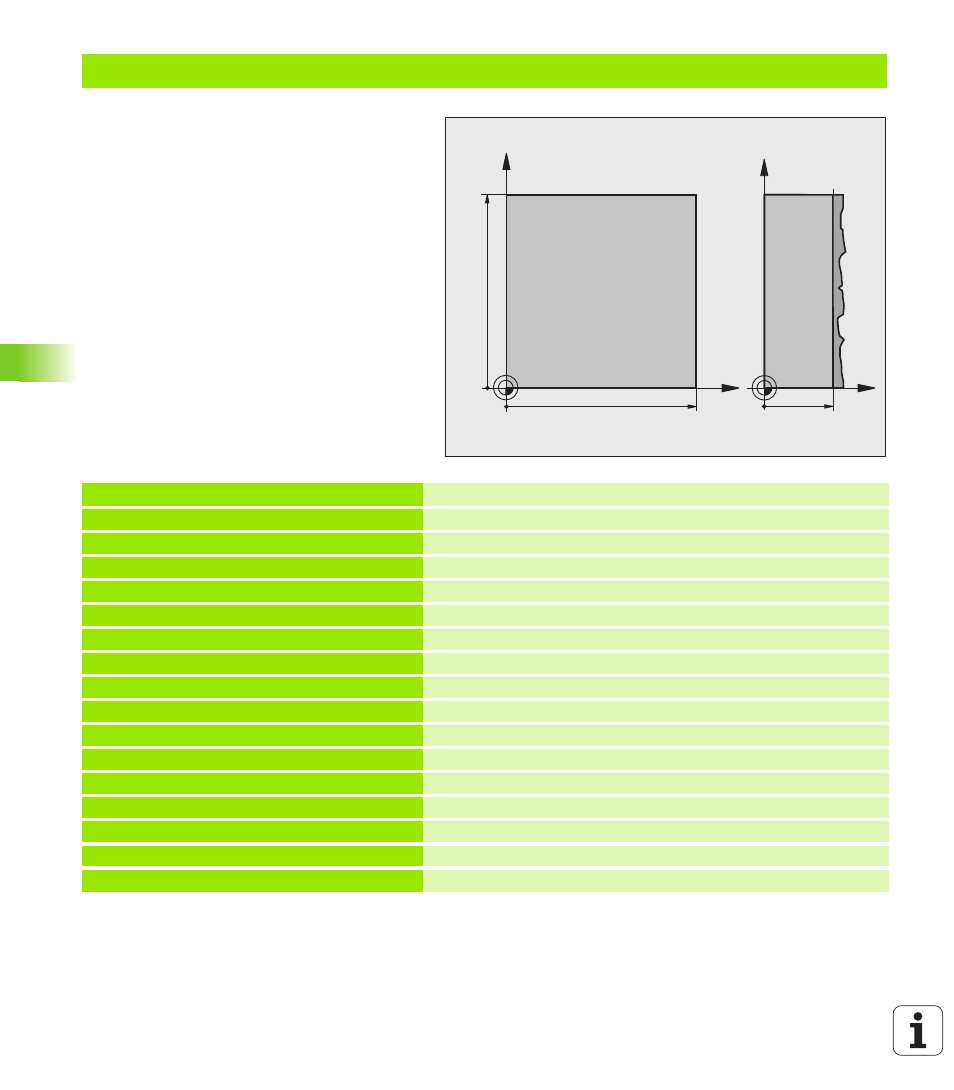

Ejemplo: Planeado
0 BEGIN PGM C230 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z+0 Definición de la pieza en bruto
2 BLK FORM 0.2 X+100 Y+100 Z+40
3 TOOL DEF 1 L+0 R+5 Definición de la herramienta
4 TOOL CALL 1 Z S3500 Llamada a la herramienta
5 L Z+250 R0 FMAX Retirar la herramienta
6 CYCL DEF 230 PLANEADO Definición del ciclo Planeado
Q225=+0 ;PUNTO INICIAL 1ER. EJE
Q226=+0 ;PUNTO INICIAL 2º EJE
Q227=+35 ;PUNTO INICIAL 3ER EJE
Q218=100 ;LONGITUD LADO 1
Q219=100 ;LONGITUD LADO 2
Q240=25 ;NÚMERO DE CORTES
Q206=250 ;PROFUNDIDAD DE PASO F
Q207=400 ;AVANCE FRESADO F
Q209=150 ;AVANCE TRANSVERSAL F
Q200=2 ;DIST. DE SEGURIDAD
X
Y
100
100
Z
Y
35
