474 8 Programación: Ciclos
8.8 Ciclos SL
SUPERFICIE CILINDRICA Fresado del contorno
externo (ciclo 39, opción de software 1)

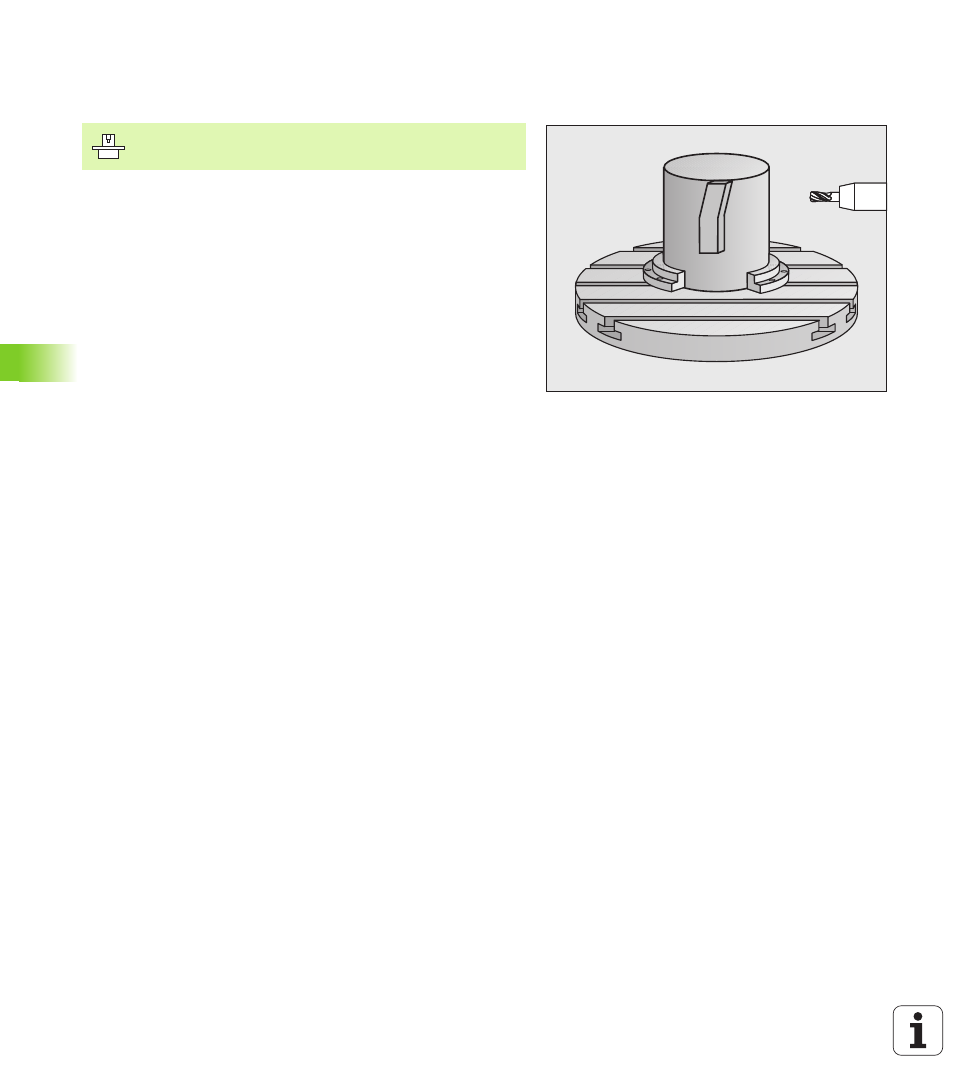

Con este ciclo se puede transferir el desarrollo de un contorno abierto
a la superficie de un cilindro. El TNC coloca la herramienta en este ciclo
de tal forma que la pared del contorno fresado se realice con
corrección del radio, de forma paralela al eje del cilindro.
Al contrario de los ciclos 28 y 29, se define en el subprograma del
contorno el contorno a realizar realmente.
1 El TNC posiciona la hta. sobre el punto inicial del mecanizado. El
TNC determina el punto inicial, desplazado según el diámetro de la
herramienta, en el primer punto definido en el subprograma del
contorno
2 Después de que el TNC se haya posicionado en la primera
profundidad de paso, la herramienta se aproxima según un arco de
círculo con avance de fresado Q12 de forma tangencial al
contorno. Si se ha programado, se mecanizará según la
sobremedida de acabado
3 En la primera profundidad de paso, la herramienta fresa con el
avance de fresado Q12 a lo largo del contorno hasta que se realiza
totalmente el trazado definido del contorno
4 A continuación la herramienta retrocede tangencialmente desde la
pared del contorno hasta el punto inicial del plano de mecanizado
5 Se repiten los pasos 2 a 4, hasta alcanzar la profundidad de fresado
Q1 programada
6 A continuación retrocede la herramienta hasta la altura de
seguridad o hasta la posición programada por última vez antes del
ciclo (dependiente del parámetro de máquina 7420)
La máquina y el TNC deben estar preparados por el
constructor de la máquina.
