8 Programación: Ciclos
8.5 Ciclos par
a
taladr
ado
, r
o
scado y fr
esado de r
o
sca
Distancia de seguridad
Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza
Profundidad
Q201 (valor incremental): Distancia entre
la superficie de la pieza y la base del taladro (extremo
del cono del taladro)
Avance al profundizar
Q206: Velocidad de
desplazamiento de la hta. en el taladrado en mm/min
Profundidad de paso
Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza La profundidad de taladrado no tiene porque ser
múltiplo del paso de profundización. El TNC se
desplaza en un sólo paso de mecanizado a la
profundidad total cuando:
El paso de profundización y la profundidad total son
iguales
El paso de profundización es mayor a la profundidad
total
Coordenadas de la superficie de la pieza
Q203
(valor absoluto): Coordenadas de la superficie de la
pieza
2ª distancia de seguridad
Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción)
Valor de reducción
Q212 (valor incremental): Valor
según el cual el TNC reduce la profundidad de paso
Q202
Mínima profundidad de paso
Q205 (valor
incremental): Si se ha introducido un valor de
reducción, el TNC límita el paso de aproximación al
valor programado en Q205
Distancia de parada previa arriba
Q258 (valor
incremental): Distancia de seguridad para el
posicionamiento en marcha rápida, cuando el TNC
desplaza de nuevo la hta. después de un retroceso del
taladro a la profundidad de paso actual; valor de la
primera profundidad de paso
Distancia de parada previa abajo
Q259 (valor
incremental): Distancia de seguridad para el
posicionamiento en marcha rápida, cuando el TNC
desplaza de nuevo la hta. después de un retroceso del
taladro a la profundidad de paso actual; valor de la
última profundidad de paso

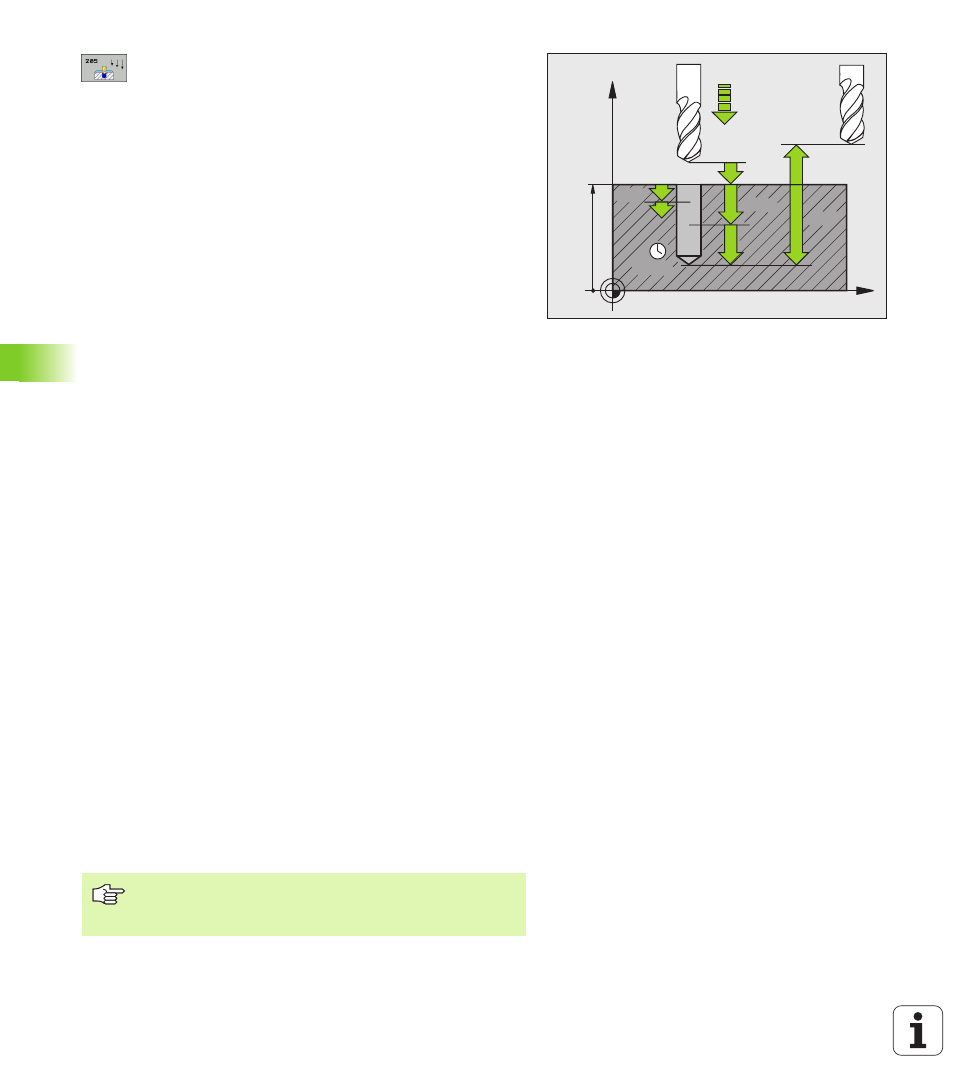

X
Z
Q200
Q201
Q206
Q202
Q203
Q204
Q211
Q257
Si se programa Q258 diferente a Q259, el TNC modifica de
forma regular la distancia de posición previa entre la
primera y la última profundidad de paso.
