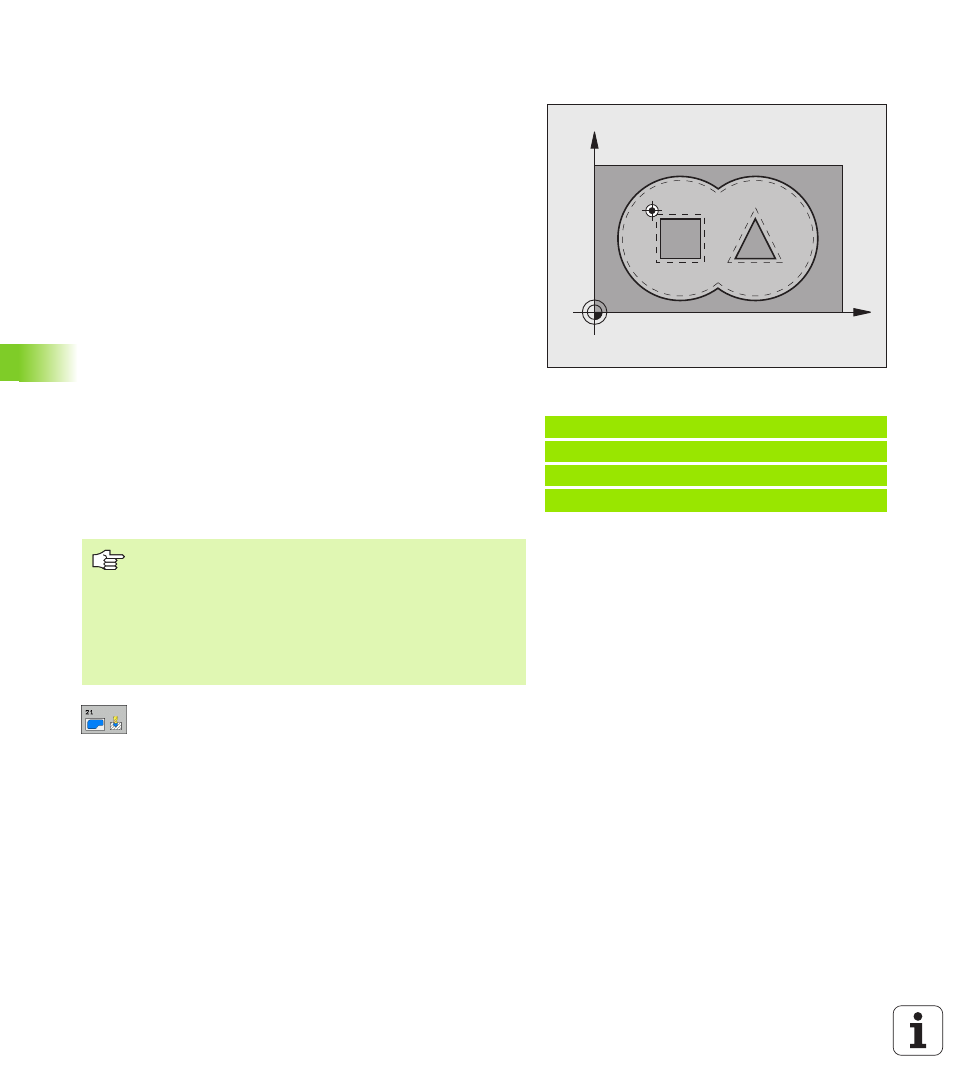

458 8 Programación: Ciclos
8.8 Ciclos SL
PRETALADRADO (ciclo 21)
Desarrollo del ciclo
1 La hta. taladra con el avance F programado desde la posición actual
hasta la primera profundidad de paso
2 Despus el TNC retira la herramienta en marcha rápida FMAX y
vuelve a desplazarse hasta la primera profundidad de paso,
reduciendo esta según la distancia de parada previa t.
3 El control calcula automáticamente la distancia de parada previa:
„ Profundidad de taladrado hasta 30 mm: t = 0,6 mm
„ Profundidad de taladrado más de 30 mm: t = profundidad /50
„ máxima distancia de parada previa: 7 mm
4 A continuación la hta. taladra con el avance F programado hasta la
siguiente profundidad de paso
5 El TNC repite este proceso (1 a 4) hasta que se ha alcanzado la
profundidad de taladrado programada
6 En la base del taladro, una vez transcurrido el tiempo de espera
para el desahogo de la viruta, el TNC retira la herramienta a la
posición inicial con FMAX
Empleo
En el ciclo 21 PRETALADRADO, se tiene en cuenta para los puntos de
profundización la sobremedida de acabado lateral y la sobremedida de
acabado en profundidad, así como el radio de la hta. de desbaste. Los
puntos de penetración son además también puntos de partida para el
desbaste.
 Profundidad de paso Q10 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza (signo "-" cuando la dirección de mecanizado es
negativa)
 Avance al profundizar Q11: Avance al profundizar en
mm/min
 Número de hta. de desbaste Q13: Número de la hta.
de desbaste
Ejemplo: Frases NC
58 CYCL DEF 21 PRETALADRADO
Q10=+5 ;PROFUNDIDAD DE PASO
Q11=100 ;AVANCE AL PROFUNDIZAR
Q13=1 ;HERRAMIENTA DE DESBASTE
X
Y
Antes de la programación deberá tenerse en cuenta
En una frase TOOL CALL, el TNC no tiene en cuenta el valor
delta programado DR para el cálculo de los puntos de
profundización.
En lugares estrechos el TNC no puede pretaladrar con una
herramienta que sea mayor que la herramienta de
desbaste.
