372 8 Programación: Ciclos
8.5 Ciclos par
a
taladr
ado
, r
o
scado y fr
esado de r
o
sca

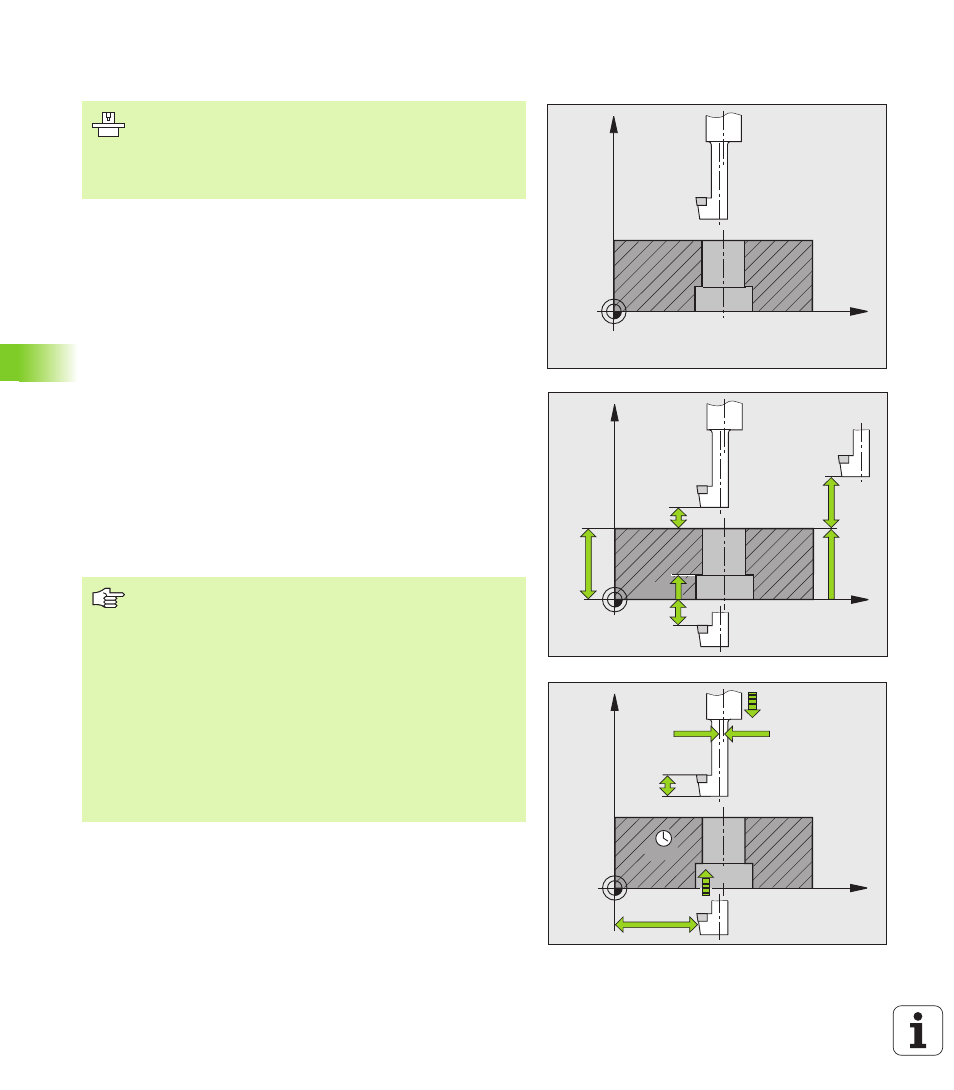

REBAJE INVERSO (ciclo 204)
Con este ciclo se realizan profundizaciones que se encuentran en la
parte inferior de la pieza.
1 El TNC posiciona la hta. en el eje de la misma en marcha rápida
FMAX a la distancia de seguridad sobre la superficie de la pieza
2 El TNC realiza una orientación del cabezal sobre la posición 0° y
desplaza la hta. según la cota de excentricidad
3 A continuación la hta. profundiza con el avance de posicionamiento
previo a través del taladro ya realizado anteriormente, hasta que la
cuchilla se encuentra a la distancia de seguridad por debajo de la
pieza
4 Ahora el TNC centra la hta. de nuevo al centro del taladro, conecta
el cabezal y si es preciso el refrigerante y se desplaza con el avance
de rebaje a la profundidad de rebaje programada
5 Si se ha programado un tiempo de espera, la hta. espera en la base
de la profundización y se retira de nuevo del taladro, ejecuta una
orientación del cabezal y se desplaza de nuevo según la cota de
excentricidad
6 A continuación, el TNC retira la hta. con el avance de
posicionamiento previo a la distancia de seguridad, y desde allí, si
se ha programado, con FMAX a la 2ª distancia de seguridad.
X
Z
X
Z
Q250
Q203
Q204
Q249
Q200
Q200
X
Z
Q255
Q254
Q214
Q252
Q253
Q251
La máquina y el TNC deben estar preparados por el
constructor de la máquina.
Ciclo aplicable sólo a máquinas con cabezal controlado.
El ciclo sólo trabaja con herramientas de corte inverso.
Antes de la programación deberá tenerse en cuenta
Programar la frase de posicionamiento sobre el punto
inicial (centro del taladro) en el plano de mecanizado con
corrección de radio R0.
El signo del parámetro Profundidad determina la dirección
del mecanizado en la profundización. Atención: El signo
positivo profundiza en dirección al eje de la hta. positivo.
Introducir la longitud de la hta. de forma que se mida la
arista inferior de la misma y no la cuchilla.
Para el cálculo de los puntos de partida de la
profundización, el TNC tiene en cuenta la longitud de las
cuchillas de la barra de taladrado y la espesor del material.
