104 3 Posicionamiento manual
3.1 Pr
ogr
amación y ejecución de mecanizados sencillos
3.1 Programación y ejecución de
mecanizados sencillos
El modo de funcionamiento Posicionamiento manual (MDI) es
apropiado para mecanizados sencillos y posicionamientos previos de
la herramienta. En este modo de funcionamiento se puede introducir
y ejecutar directamente un programa corto en formato lenguaje
conversacional HEIDENHAIN o DIN/ISO. También se puede llamar a
ciclos del TNC. El programa se memoriza en el fichero $MDI. En el
posicionamiento manual se puede activar la visualización de estados
adicional.
Empleo del posicionamiento manual
Seleccionar el modo de funcionamiento
Posicionamiento manual (MDI). Programar el fichero
$MDI tal como se desee
Iniciar la ejecución del programa: pulsador externo
START

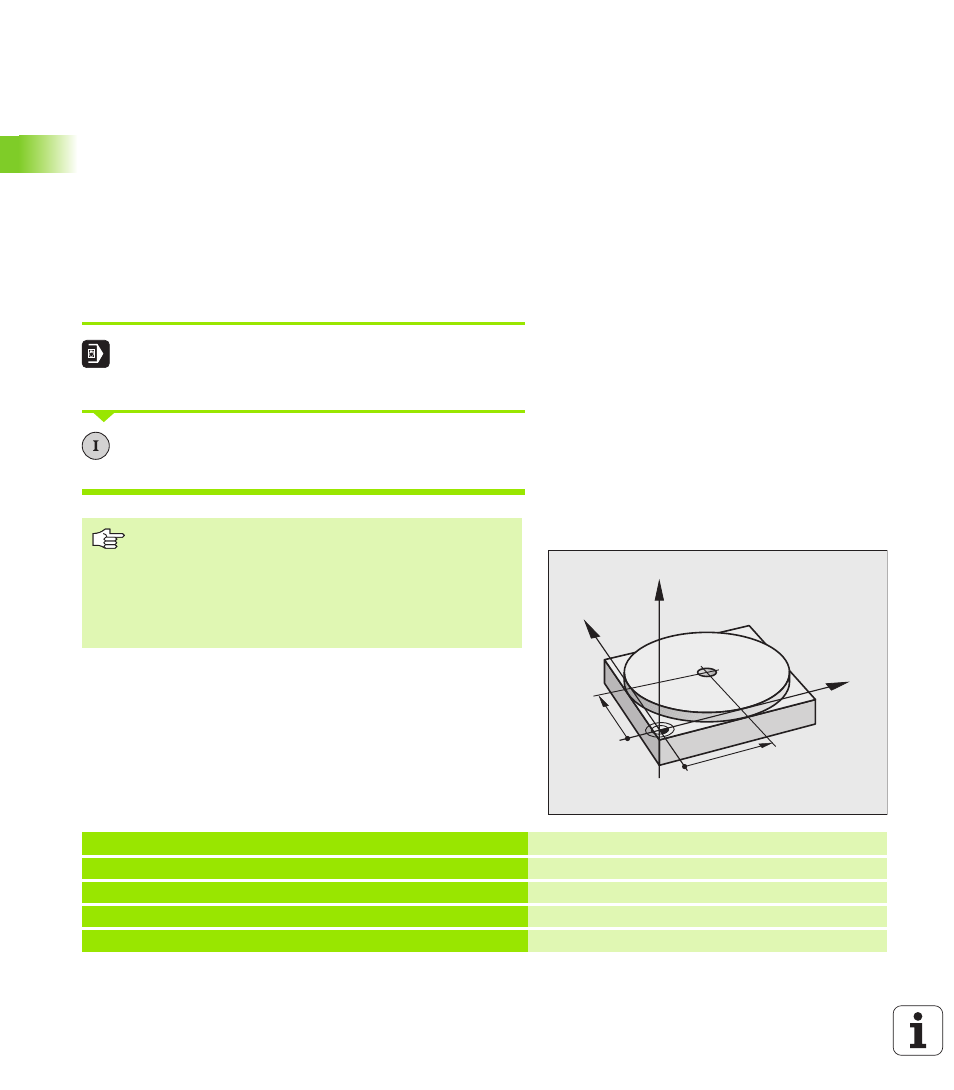

Ejemplo 1
En una pieza se quiere realizar un taladro de 20 mm de profundidad.
Después de sujetar la pieza, centrarla y fijar el punto de referencia, se
puede programar y ejecutar el taladro con unas pocas lineas de
programación.
Primero se posiciona previamente la herramienta con frases L (rectas)
sobre la pieza y a una distancia de seguridad de 5 mm sobre el agujero
del taladro. Después se realiza el taladro con el ciclo 1 TALADRADO EN
PROFUNDIDAD
.
Limitación
No están disponibles la programación libre del contorno
FK, los gráficos de programación y los gráficos de la
ejecución de un programa.
El fichero $MDI no puede contener ningúna llamada a un
programa (PGM CALL).
Y
X
Z
50
50
0 BEGIN PGM $MDI MM
1 TOOL DEF 1 L+0 R+5 Definir la herramienta: herramienta cero, radio 5
2 TOOL CALL 1 Z S2000 Llamada a la herramienta: eje de la herramienta Z,
Revoluciones del cabezal 2000 rpm
3 L Z+200 R0 FMAX Retirar la herramienta (F MAX = marcha rápida)
