Ciclos par
a
el planeado

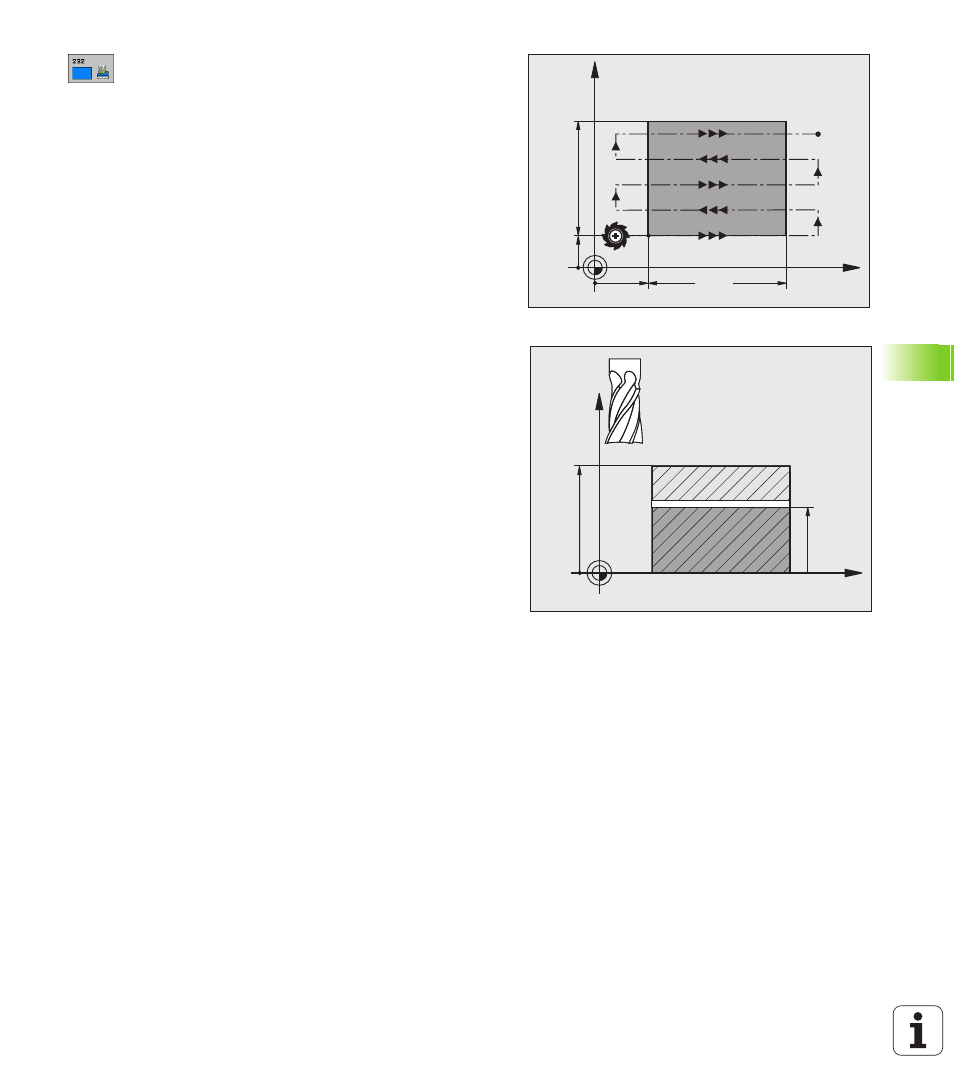

 Estrategia de mecanizado (0/1/2) Q389:
Determinar, cómo debe mecanizar el TNC la
superficie:
0: Mecanizar en forma de meandro, incremento
lateral en avance de posicionamiento por fuera de la
superficie a mecanizar
1: Mecanizar en forma de meandro, incremento
lateral en el avance de fresado dentro de la superficie
a mecanizar
2: Mecanizar línea a línea, retroceso e incremento
lateral con avance de posicionamiento
 Punto de partida 1er eje Q225 (valor absoluto):
Coordenadas del punto de partida de la superficie a
mecanizar en el eje principal del plano de mecanizado
 Punto de partida 2º eje Q226 (valor absoluto):
Coordenadas del punto de partida de la superficie a
planear en el eje transversal del plano de mecanizado
 Punto de partida del 3er. eje Q227 (absoluto):
Coordenadas de la superficie de la pieza, de la cual se
deben calcular las aproximaciones
 Punto final del 3er. eje Q386 (absoluto):
Coordenadas en el eje de cabezal sobre el que se
debe fresar transversalmente la superficie
 Longitud lado 1 Q218 (valor incremental): Longitud
de la superficie a mecanizar en el eje principal del
plano de mecanizado. A través del signo se puede
determinar la dirección de la primera trayectoria de
fresado referida al punto de arranque del 1er. eje
 Longitud lado 2 Q219 (valor incremental): Longitud
de la superficie a mecanizar en el eje transversal del
plano de mecanizado. A través del signo se puede
determinar la dirección de la primera aproximación
transversal referida al punto de arranque del 2º eje
X
Y
Q226
Q225
Q21
9
Q218
X
Z
Q227
Q386
