POSITIP 880 99
I – 8 Sof
tk
e
y INFORMA
CION
Funciones trigonométricas
Como se comentó anteriormente, un dibujo de la pieza no contiene
posiblemente todos los datos requeridos para una función de fresado
o posicionamiento. Si un dato se desconoce, pero puede determinarse
mediante una función trigonométrica (por ej. una función de raiz
cuadrada o al cuadrado), el POSITIP 880 calcula el valor con funciones
trigonométricas integradas. Véase Fig. I.69 & Fig. I.70.
Utilizar la calculadora trigonométrica:
 Cuando el cursor se encuentra en un campo numérico (por ej. el
campo PUNTO FINAL en una recta), pulsar la softkey INFORMACION,
después la softkey CALCULADORA y a continuación la softkey
ESTANDAR/TRIG
. Para conmutar a la barra de softkeys de la derecha
pulsar la softkey OTROS:
 Con la softkey OTROS se puede conmutar entre las tres barras de
softkeys.
 Introducir un número y pulsar la softkey con la función
trigonométrica correspondiente.
Ejemplo: Para la introducción de un radio cuyo valor se corresponde a
la raiz cuadrada de 2, proceder de la siguiente forma:
 Seleccionar el campo RADIO.
 Pulsar la tecla 2.
 Pulsar INFORMACION.
 Pulsar la softkey CALCULADORA.
 Pulsar la softkey TRIG.
 Pulsar la softkey RAIZ CUADRADA. Como resultado, el POSITIP 880
muestra el valor 1,4142.
Si se desea calcular el seno, coseno o tangente de un ángulo,
introducir primeramente el ángulo y pulsar luego la softkey
correspondiente. Si se introdujo por ejemplo el valor 30 en un campo
numérico y se pulsó la softkey SENO, apareció el valor 0,5 (seno de 30
grados).
Pongámosnos en el caso de que se desee ajustar una placa de 10 cm
de longitud en un ángulo de 30º y necesitan para ello la altura de la
medida final. Si se multiplica 0,5000 por 10 se determina la altura de
la medida final (5 cm).

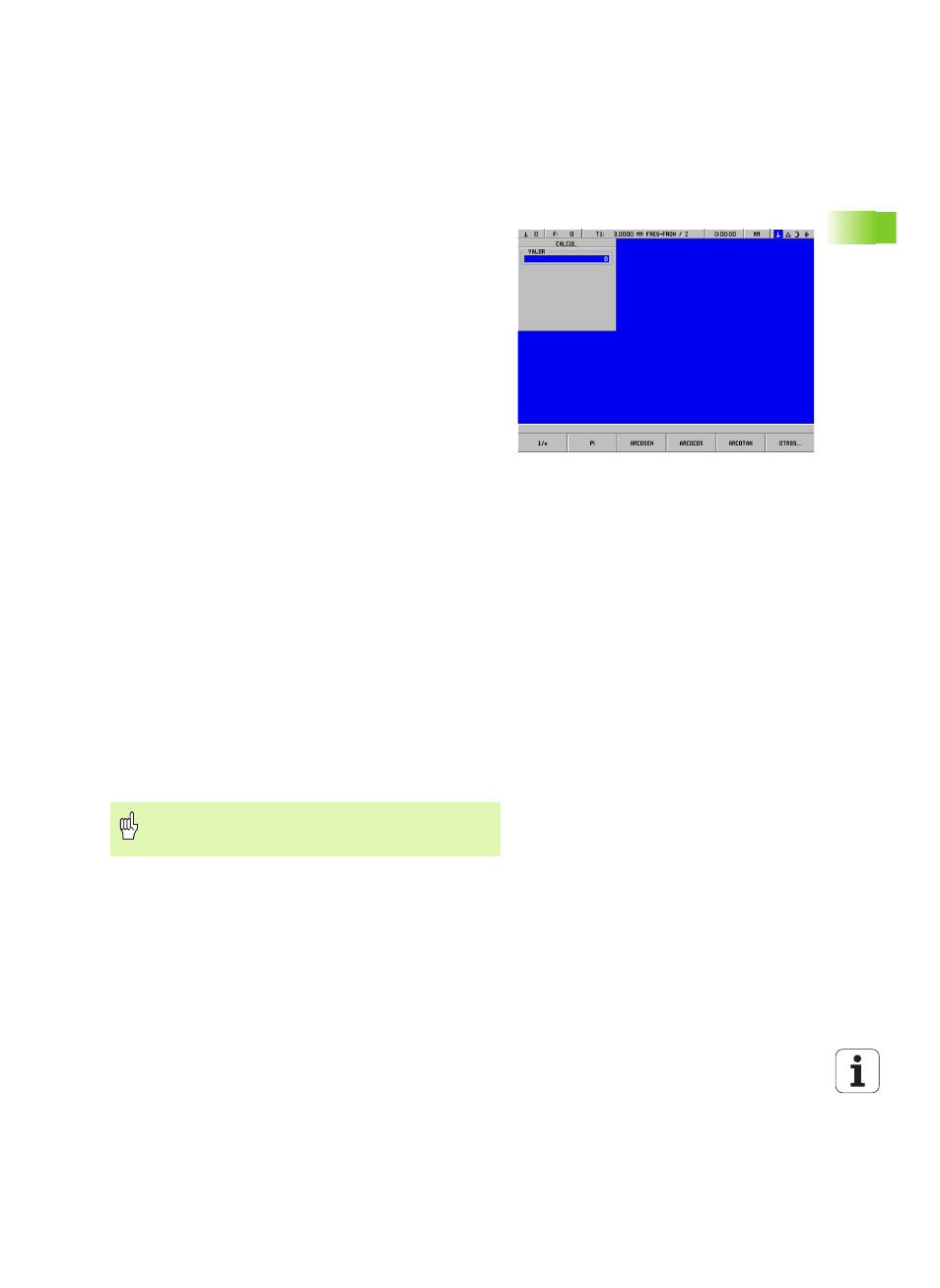

Fig. I.70 Softkeys para funciones de trigonométricas
Los valores angulares se muestran en el formato angular
(valor decimal, GMS o medida de arco) que se haya
ajustado.
