POSITIP 880 31
I – 3 V
a
lor r
e
al
El POSITIP predetermina el valor 0 para la
coordenada. Introducir la coordenada deseada del
lado de la pieza, por ej. Y = 0 mm, y
fijar la coordenada como valor de referencia para este
lado de la pieza. Confirmar con ENT.
Pulsar la softkey ACEPTAR.

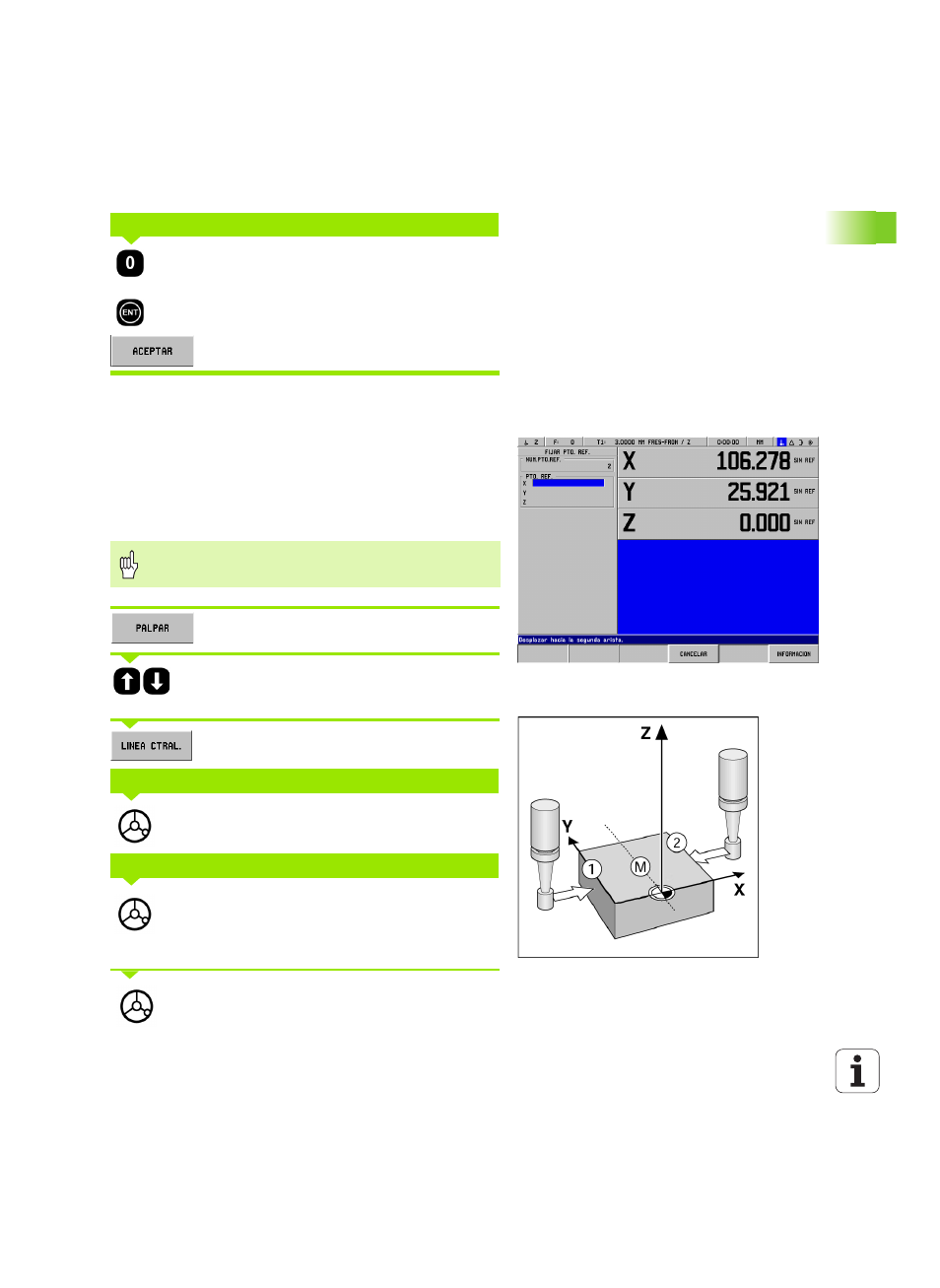

Ejemplo: Fijar la línea central entre los dos lados (aristas) de la
pieza como línea de referencia. Véase Fig. I.23 & Fig. I.24.
Se determina la posición de la línea central M mediante la palpación de
los lados 1 y 2 .
La línea central permanece paralela al eje Y.
Coordenada deseada de la línea central: X = 0 mm
Modo de funcionamiento: VALOR REAL
Pulsar PALPAR.
Seleccionar el eje para el que se fija la coordenada:
Eje X.
Pulsar LINEA CENTRAL.
Desplazar el palpador de aristas contra el lado 1 de la
pieza hasta que el LED se ilumine en el palpador.
Desplazar el palpador de aristas contra el lado 2 de la
pieza hasta que el LED se ilumine en el palpador. La
distancia entre ambos lados se muestra en la línea de
diálogo.
Retirar el palpador de aristas del lado de la pieza.
INTRODUCIR PARA Y EL VALOR +0
Fig. I.23 Fijar la línea central entre dos lados como
línea de referencia
Fig. I.24
En la función de palpación LINEA CENTRAL la distancia se
muestra entre ambos lados en la fila de diálogo.
1. PALPAR LA 1ª ARISTA EN X
2. PALPAR LA 1ª ARISTA EN X
