POSITIP 880 33
I – 3 V
a
lor r
e
al
Desplazar el palpador de aristas contra el primer
punto
1 a la pared interior del taladro, hasta que el
LED se ilumine en el palpador.
Proseguir con el palpador de aristas de la pared
interior del taladro.
Palpar con el palpador de aristas otros dos puntos del
taladro, como se describe. Para ello aparecen en la
pantalla nuevamente indicaciones de manejo. El
diámetro determinado se muestra en la fila de
diálogo.
Introducir la primera coordenada (X = 50 mm) y
aceptar la coordenada como punto referencia para el
punto central del círculo y confirmar con ENT.
Aceptar la indicación Y = 0 mm y confirmar con ENT.
Pulsar ACEPTAR.

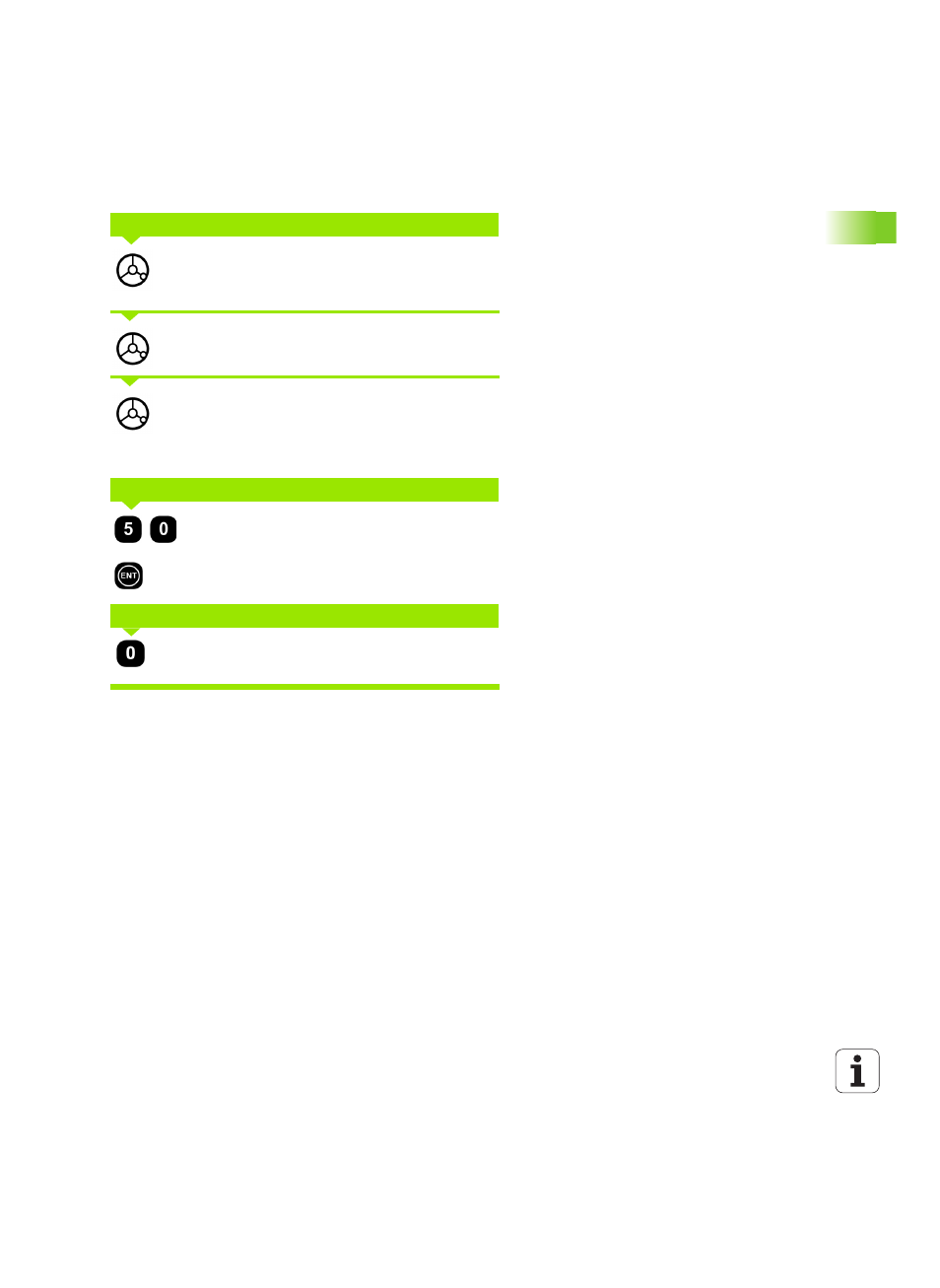

1. PALPAR EL 1ER. PUNTO EN XY
INTRODUCIR EL PUNTO CENTRAL X, X = 50
INTRODUCIR EL PUNTO CENTRAL Y, Y = 0
