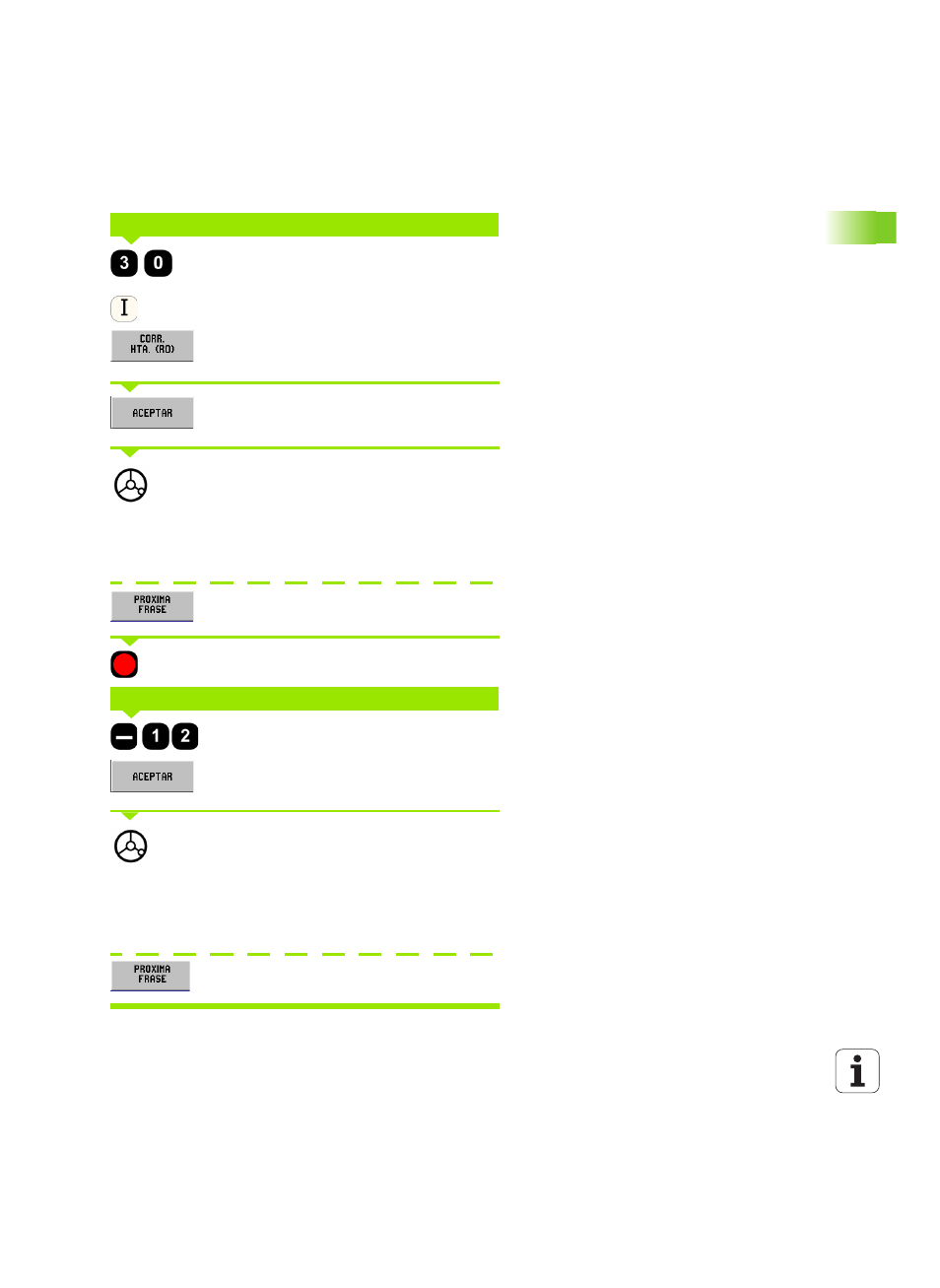

Introducir el valor nominal de posición para el taladro
2 : Y = 30 mm,
e identificar el valor introducido como medida
incremental mediante la tecla
I.
Desactivar la corrección del radio de la herramienta
con la softkey CORR. HERRAMIENTA (R0).
Pulsar ACEPTAR. La ayuda gráfica de posicionamiento
se muestra para el eje Y.
Desplazar el eje Y al valor cero de visualización El
pequeño cuadrado de la ayuda gráfica de
posicionamiento está centrado entre las marcas.
Después de haber desplazado los ejes a cero, el
POSITIP 880 se prepara para la introducción de la
próxima frase.
Pulsar la softkey PROXIMA FRASE.
Pulsar la tecla de eje (Z).
Introducir el valor nominal de posicionamiento para la
profundidad de taladro: Z = -12 mm.
Pulsar la softkey ACEPTAR. La ayuda gráfica de
posicionamiento se muestra para el eje Z.
Taladro 2 :Desplazar el eje Z al valor cero de
visualización. El pequeño cuadrado de la ayuda gráfica
de posicionamiento está centrado entre las marcas.
Realizar el taladro en el eje de herramienta (Z).
Si se ha desplazado el eje a cero, se ha realizado el
mecanizado.
Pulsar la softkey PROXIMA FRASE.
VALOR NOMINAL DE POSICIÓN
VALOR NOMINAL DE POSICIÓN
