12 I Modo de Empleo
I – 1 Pr
incipios básicos par
a
la indicación de posiciones
I – 1 Principios básicos para la
indicación de posiciones
Sistema de coordenadas
Para poder expresar posiciones, se necesita básicamente un sistema
de referencia.
Por ejemplo, se puede expresar lugares sobre la Tierra mediante sus
coordenadas gráficas "longitud" y "latitud" de forma absoluta. Al
contrario de una posición relativa, la cual está referida a un lugar
conocido, la red de los círculos de longitud y latitud representa un
sistema de referencia absoluto. Véase Fig. I.1.
Para el mecanizado de una pieza en una fresadora se parte de un
sistema de coordenadas cartesiano fijo en la pieza (rectangular,
según el matemático y filósofo francés Renatus Cartesius; 1596 a
1650). El sistema de coordenadas cartesiano se compone de los tres
ejes de coordenadas X, Y y Z paralelos a los ejes de la máquina.
La (Fig. I.2) Regla de la mano derecha representada abajo a la
derecha demuestra las tres direcciones de los ejes: Si ponemos el
dedo corazón de la mano derecha en dirección del eje de la
herramienta, señalando de la pieza a la herramienta, indicará la
dirección del eje Z positivo; el pulgar, la dirección del eje X positivo; y
el índice la dirección del eje Y positivo.
Si ya conoce bien los términos sistema de coordenadas,
medida incremental, medida absoluta, posición nominal,
posición real y recorrido restante, se puede saltar este
capítulo.

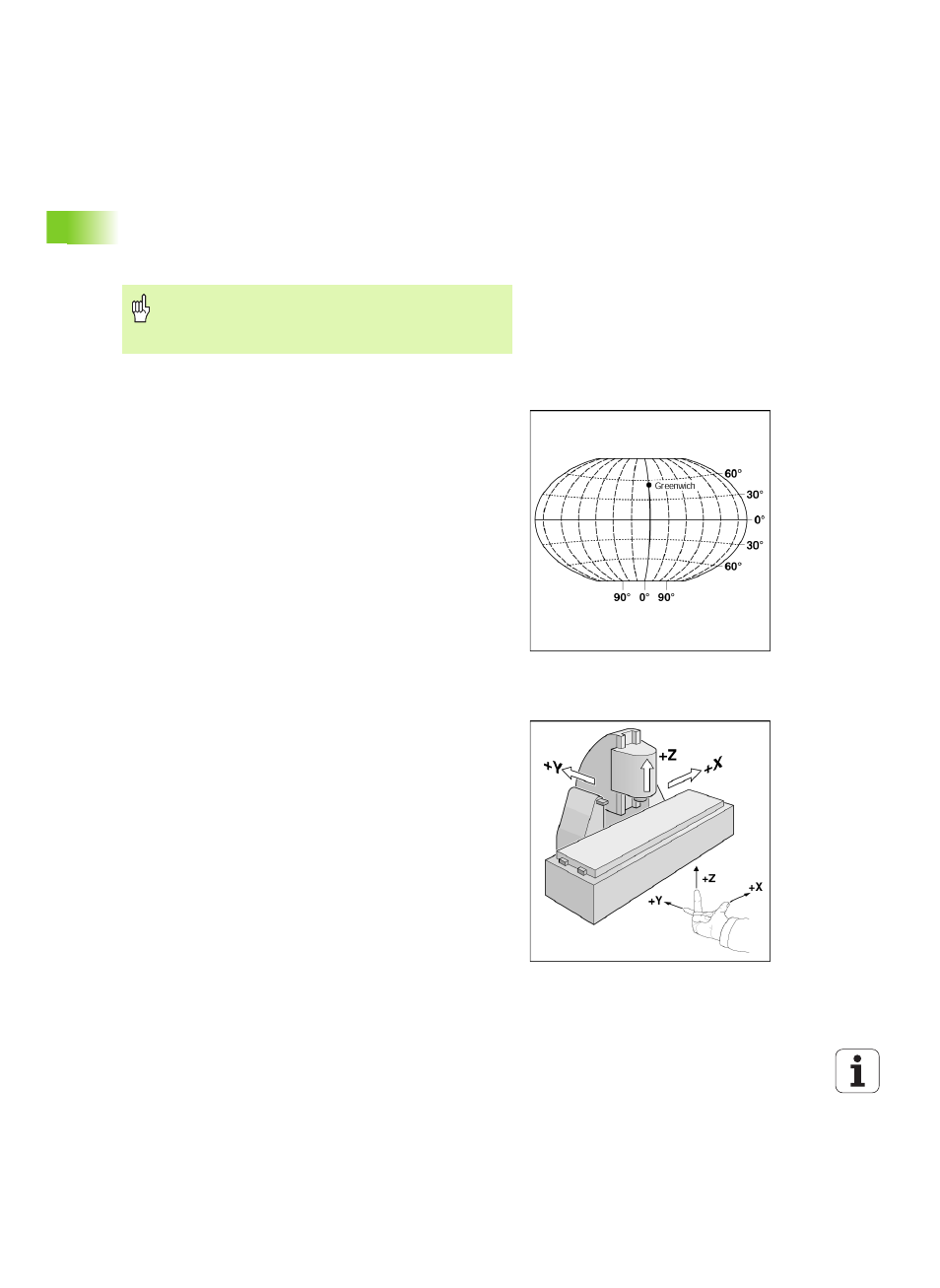

Fig. I.1 El sistema de coordenadas geográfico
representa un sistema de referencia
absoluto.
Fig. I.2 Denominaciones y direcciones de los ejes
de la máquina en una fresadora
