Contornos

En rectas y arcos se simula la trayectoria de herramienta. En la
trayectoria de herramientas se contempla el desplazamiento definido
en el programa.

A ambos lados de la trayectoria de la herramienta se encuentra una
banda de tolerancia. El parámetro para la banda de tolerancia se fija en
el menú AJUSTE DEL MECANIZADO. La distancia entre la trayectoria
de la herramienta y la banda de tolerancia es la desviación permitida
de la trayectoria de la herramienta. La banda de tolerancia interna se
representa en rojo. La banda de tolerancia externa es verde.

Posiciones y Figuras de taladros

En posiciones y figuras de taladros se representa la posición o el
centro de un taladro como una cruz reticular.

La banda de tolerancia se representa mediante un círculo alrededor de
la posición/taladro. Si el centro del símbolo de la herramienta se
encuentra dentro de este círculo, el mecanizado se encuentra dentro
del área de tolerancia.

Ventana con representación de la pieza completa

La ventana con representación de la pieza completa le ayudará en
tareas de posicionamiento aproximadas. Se muestra la herramienta
referida a la pieza completa. La representación está escalada de tal
forma, que la pieza completa puede ser visualizada rodeada de un
pequeño área en la ventana.

Aquí permanece la pieza inmóvil durante la simulación gráfica. El
símbolo de la herramienta se representa a escala con el radio de
herramienta actual. Si se mueve la mesa de la máquina, se simula el
movimiento de la herramienta referido a la pieza.

La superficie sombreada representa el material de la pieza y se
representa algo mayor que la pieza real. Si se mueve el símbolo de la
herramienta, el fondo de la superficie sombreada bajo la herramienta
se pone gris. Gracias a la superficie sombreada se puede ver cuánto
material permanece.

Este método de rotura de viruta del material se puede utilizar sólo en
vista de contorno. Si se ha seleccionado otro tipo de vista y se ha
desplazado la herramienta, la vista de contorno no estará disponible en
la rotura de viruta del material.

Ventana de posición

La vista del contorno le ayudará en el posicionamiento exacto o en el
seguimiento del contorno en el plano XY.

La ventana de posición muestra las posiciones de recorrido restante
para los ejes X, Y y Z. En la ventana de posición se puede ver la
posición sin tener que cambiar a otra vista.

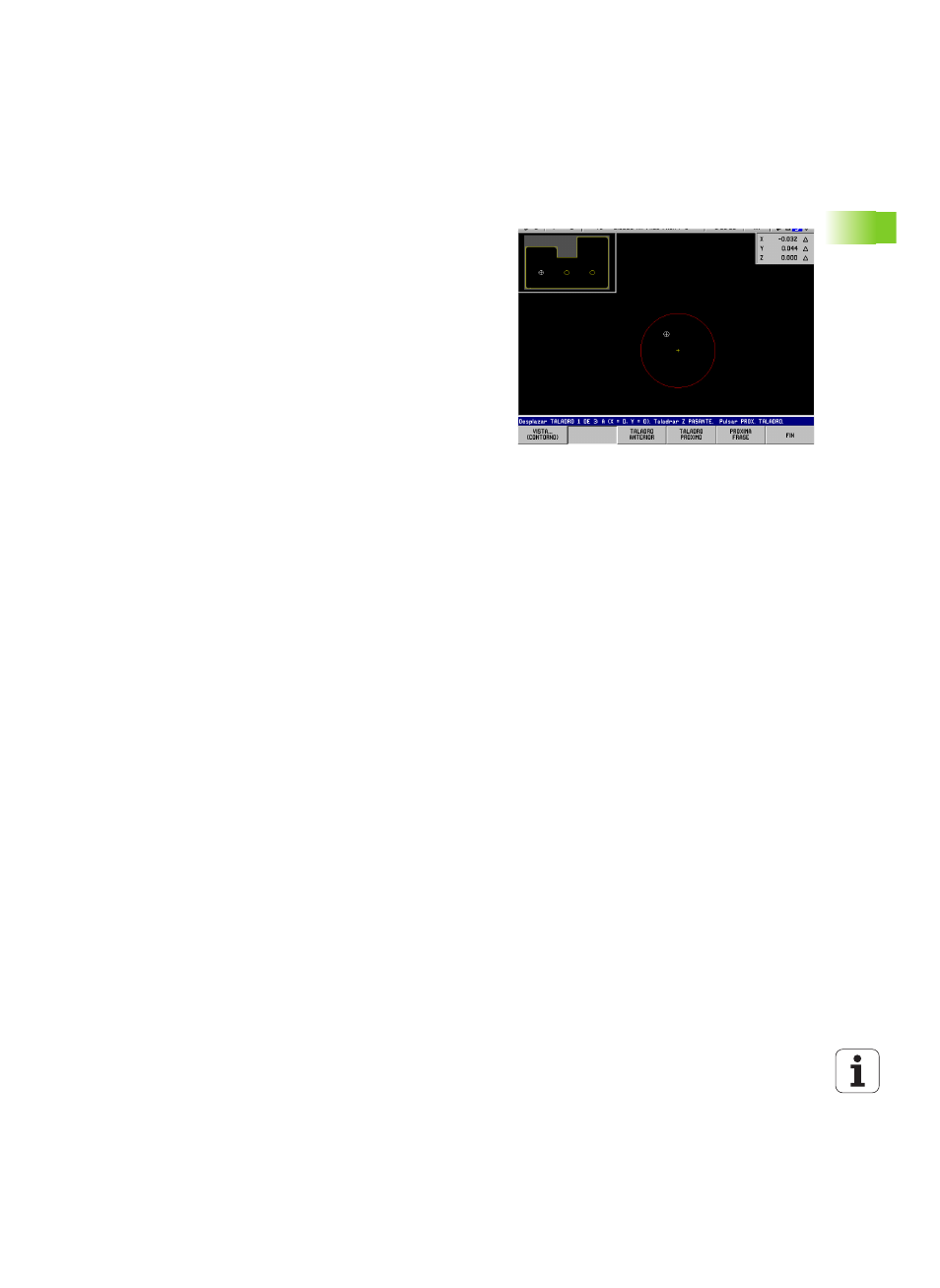

Fig. I.59 Comprobar el programa en la vista del

contorno
