POSITIP 880 91
I – 8 Sof
tk
e
y INFORMA
CION
Fijar el eje de la herramienta
Con la selección del eje de la herramienta se determina el plano de
mecanizado. Para los ejes que forman el plano de mecanizado se fija
una corrección de radio de herramienta. Se tiene la corrección de la
longitud de la herramienta a lo largo del eje de la misma.
Ejemplo: Una máquina de taladro horizontal debe ejecutar figuras de
mecanizado, por ej. figuras de taladros, en el plano YZ. Los taladros se
ejecutan en el eje X. En esta configuración se determinaría por tanto
el eje X como eje de herramienta.
 Pulsar la softkey EJE DE HERRAMIENTA.
 Seleccionar el eje con una de las softkeys ofrecidas.
 Pulsar la softkey ACEPTAR y entonces la softkey ACEPTAR AJUSTES.
Tabla de puntos cero de referencia (sólo fresado)
En la tabla de puntos de referencia se encuentran las posiciones del
punto de referencia referidas a la marca de referencia. Los puntos de
referencia se fijan normalmente con las funciones de punto de
referencia y de palpación en el Modo VALOR REAL. En caso necesario
se puede fijar el punto de referencia también de forma directa. Véase
Fig. I.64.
 Con las teclas cursoras se selecciona el punto de referencia
deseado y se confirma con la tecla ENT. Por tanto aparece la máscara
de datos para la descripción del punto de referencia.
 Introducir con las teclas numéricas los valores deseados y cofirmar
el dato para cada eje con ENT. Los valores para los puntos de
referencia se refieren a las marcas de referencia.
 Cuando se haya introducido todos los valores, pulsar la softkey
ACEPTAR
.
Anular la tabla de puntos de referencia:
 Pulsar la softkey ANULAR TODOS LOS PUNTOS DE REFERENCIA cuando
se desee anular todos los valores del eje en la tabla de puntos de
referencia.
La herramienta y el eje de herramienta seleccionados
entran en seguida en funcionamiento. Los ajustes previos
no se pueden volver a realizar con la softkey BORRAR
MODIFICACIONES
.

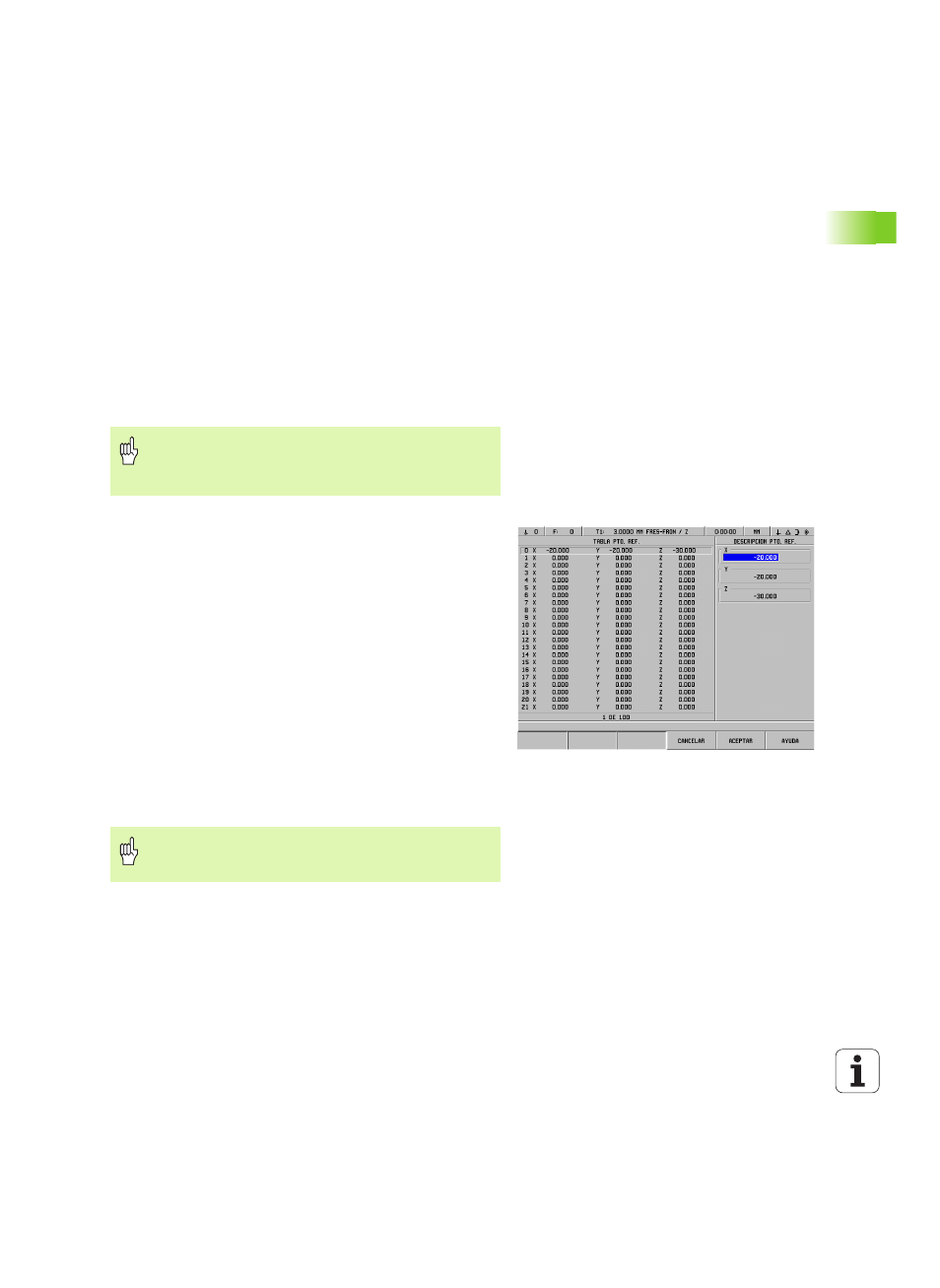

Fig. I.64 Tabla de puntos cero de referencia para
fresado
El número 0 del punto de referencia se puede proteger
cuando se desee evitar que sea modificado. Encontrará
más información en el capítulo II-2, "Ajuste del sistema".
