Ciclo de arranque de viruta
Con el ciclo de rotura de viruta se puede tornear un bloque en tantas
aproximaciones como se desee. Véase Fig. I.83.
Para ello se necesita introducir sólo tres frases en un programa:
„ Frase de ciclo
„ Coordenada X
„ Coordenada Z
En el ciclo de rotura de viruta se resumen tareas necesarias para la
rotura de viruta.
De un ciclo completo no se debe borrar ninguna frase.
Tras una frase de ciclo, el POSITIP 880 muestra siempre en el
mecanizado el recorrido restante a ambas posiciones nominales, las
cuales se encuentran directamente tras la frase de ciclo. Véase Fig.
I.84.
Ejemplo: Tornear el bloque con un número cualquiera de pasadas
Diámetro de la pieza tras el mecanizado: X = 10 mm
Final del bloque: Z = -30 mm
Las frases de un subprograma se representan
invertidas en su eje, de tal forma que se
produzca una imagen espejo del subprograma.
Introducir la ejecución de una recta en el
programa.
Introducir la ejecución de un arco en el
programa.
Con esta softkey se tiene acceso en el
programa para llamar a las softkeys ARCO
ESTANDAR, ARCO INVERTIDO y CERRAR
CONTORNO, con las que se puede elaborar un
radio de transición.
Introducir el chaflán en el programa y llamar a la
softkey CERRAR CONTORNO para la
elaboración de un chaflán.
Conmutar entre las diferentes barras de
softkeys.
Función softkey

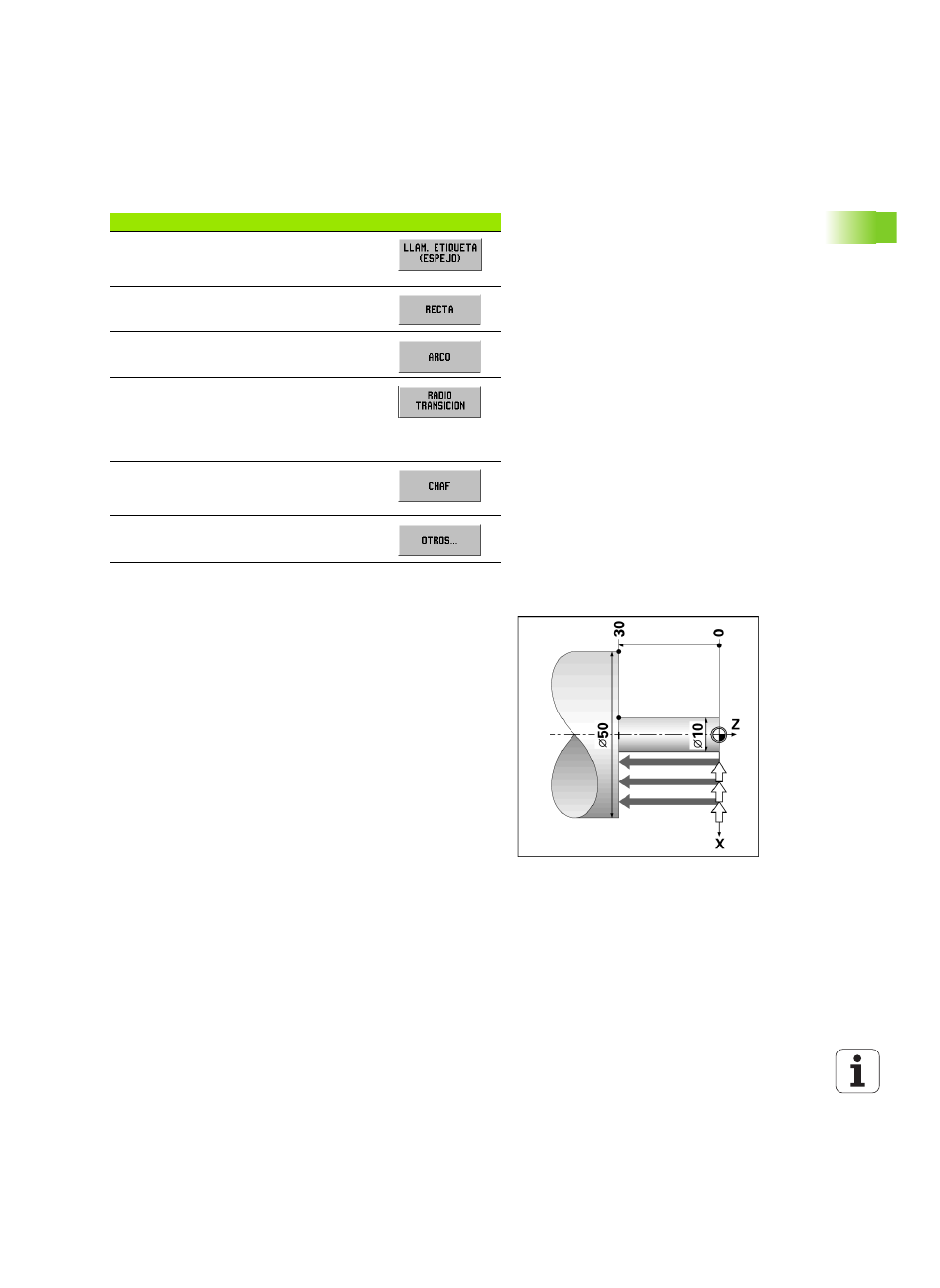

Fig. I.83 Ejemplo de un ciclo de arranque de viruta
