I - 1 Principios básicos para la indicación de posiciones
POSITIP 855 Modo de empleo 7
I - 1
Principios básicos para la indicación de posiciones
Si Vd. ya conoce los conceptos del sistema de coordenadas,
cota incremental, cota absoluta, posición nominal, posición
real y recorrido restante, se puede saltar este capítulo.
Sistemas de referencia
Para poder indicar posiciones se precisa básicamente de un
sistema de referencias.
Se pueden indicar de forma "absoluta", por ejemplo, lugares de la
tierra mediante su coordenada geográfica (coordenadas: latit.
"distancia según su meridiano". "Longitud" y "latitud":la red de
meridianos y paralelos representa un "sistema de referencia
absoluto" al contrario que una posición "relativa", la cual está
referida a otro lugar conocido.
El meridiano 0° en el dibujo de la derecha pasa por el observatorio
de Greenwich, el paralelo 0° es el ecuador.
0° 90° 90°
0°
30°
30°
60°
60°
Greenwich
+X
+Y
+Z
+X
+Z
+Y
Para el mecanizado de una pieza en una fresadora, equipada con
un visualizador de cotas , se parte de un sistema de coordenadas
cartesiano (según el matemático y filósofo René Descartes, del
latín Renatus Cartesius;1596 a 1650) que se compone de los ejes
de coordenadas paralelos a los ejes de la máquina X, Y, y Z;
imaginando que el dedo corazón de la mano derecha señala la
dirección del eje de la herramienta desde la pieza a la herramienta,
este indica la dirección positiva del eje Z, el pulgar la dirección
positiva del eje X y el dedo índice la dirección positiva del eje Y.

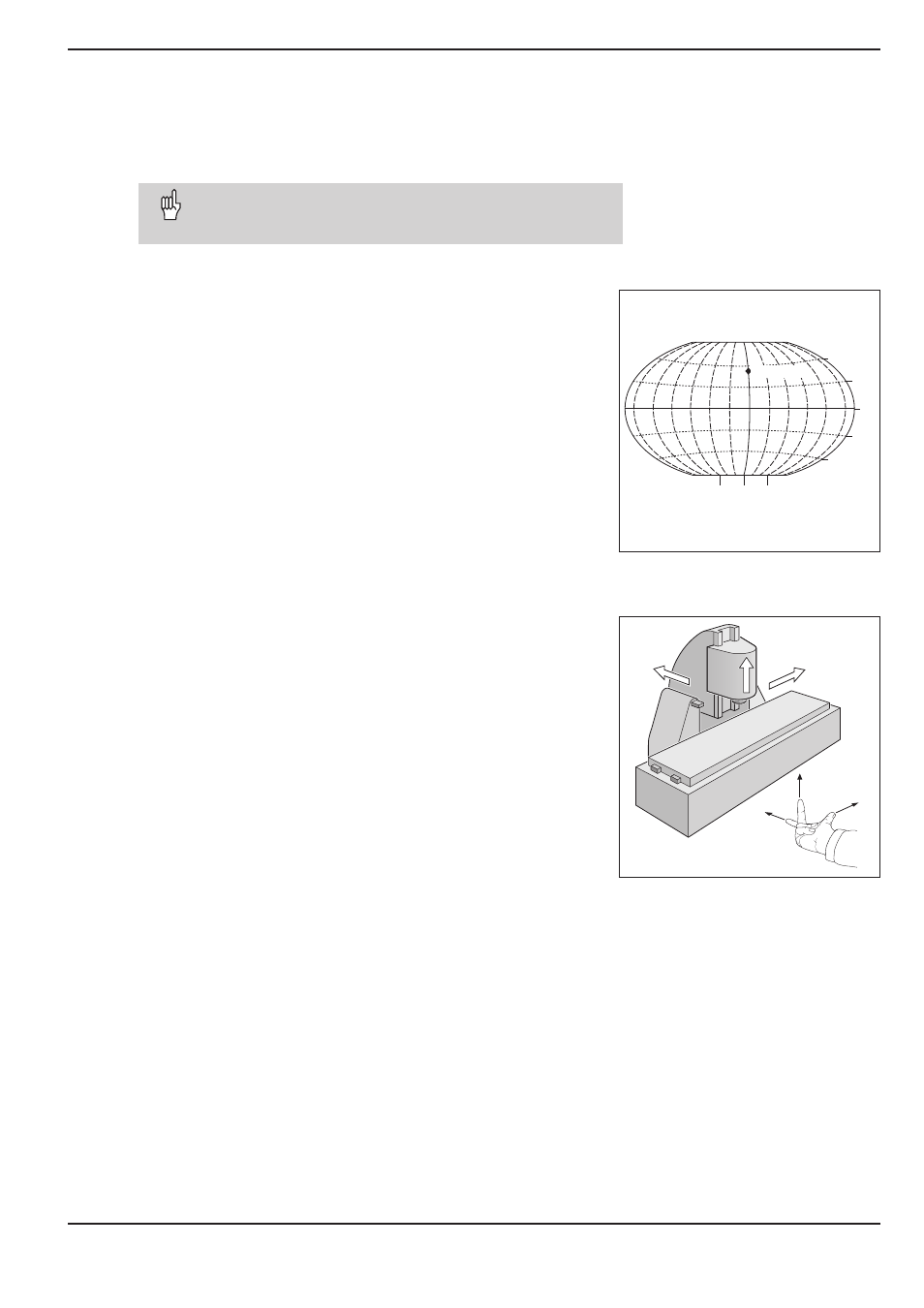

Fig 2: Denominación y direcciones de los
ejes de la máquina en una fresadora
Fig. 1: El sistema de coordenadas geográfico
es un sistema de referecia absoluto
