I - 2 Trabajar con el POSITIP – Primeros pasos
POSITIP 855 Modo de empleo 33

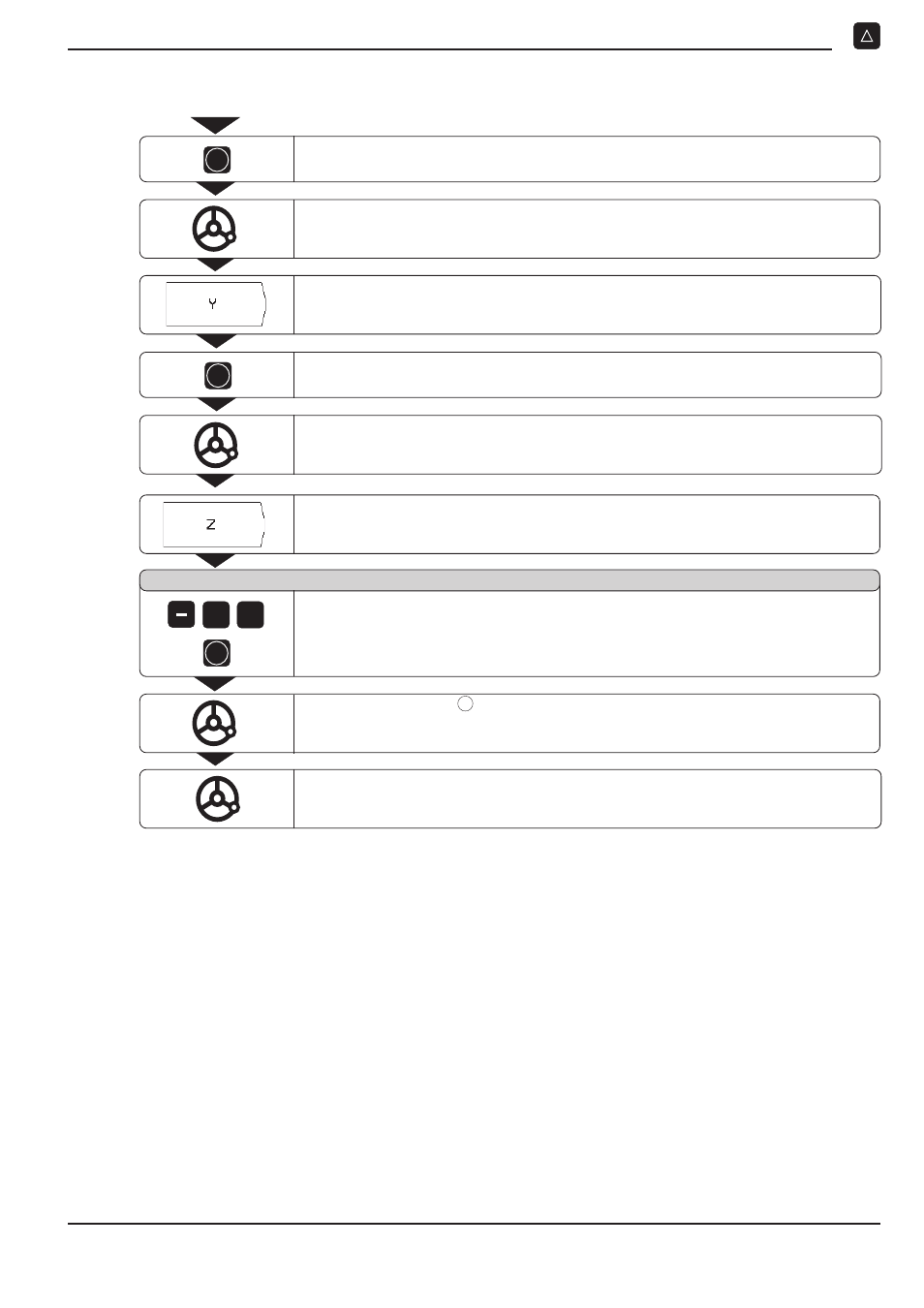

Visualizar y alcanzar posiciones
ENT
Desplazar el eje X hacia el valor de visualización cero.
El recuadro de la ayuda gráfica de posicionamiento queda centrado entre las
marcas.
Seleccionar el eje Y.
ENT
Aceptar directamente la posición nominal visualizada ( I +30 ) como valor no-
minal para Y. Se visualiza la ayuda gráfica de posicionamiento para el eje Y.
Desplazar el eje Y hacia el valor de visualización cero.
El recuadro de la ayuda gráfica de posicionamiento queda centrado entre las
marcas.
Confirmar la introducción.
Se visualiza la ayuda gráfica de posicionamiento para el eje X.
Seleccionar el eje Z.
1 2
Valor nominal de la posición ?
ENT
Introducir el Valor nominal de la posición para la profundidad del
taladro: Z = – 12 mm. Confirmar la introducción
Se visualiza la ayuda gráfica de posicionamiento para el eje Z.
Realizar el taladro 2 : desplazar el eje Z al valor de visualización cero.
El recuadro de la ayuda gráfica de posicionamiento queda centrado entre las
marcas.
Retirar el taladro según el eje de la herramienta ( Z ).
