I - 2 Trabajar con el POSITIP – Primeros pasos
POSITIP 855 Modo de empleo 25

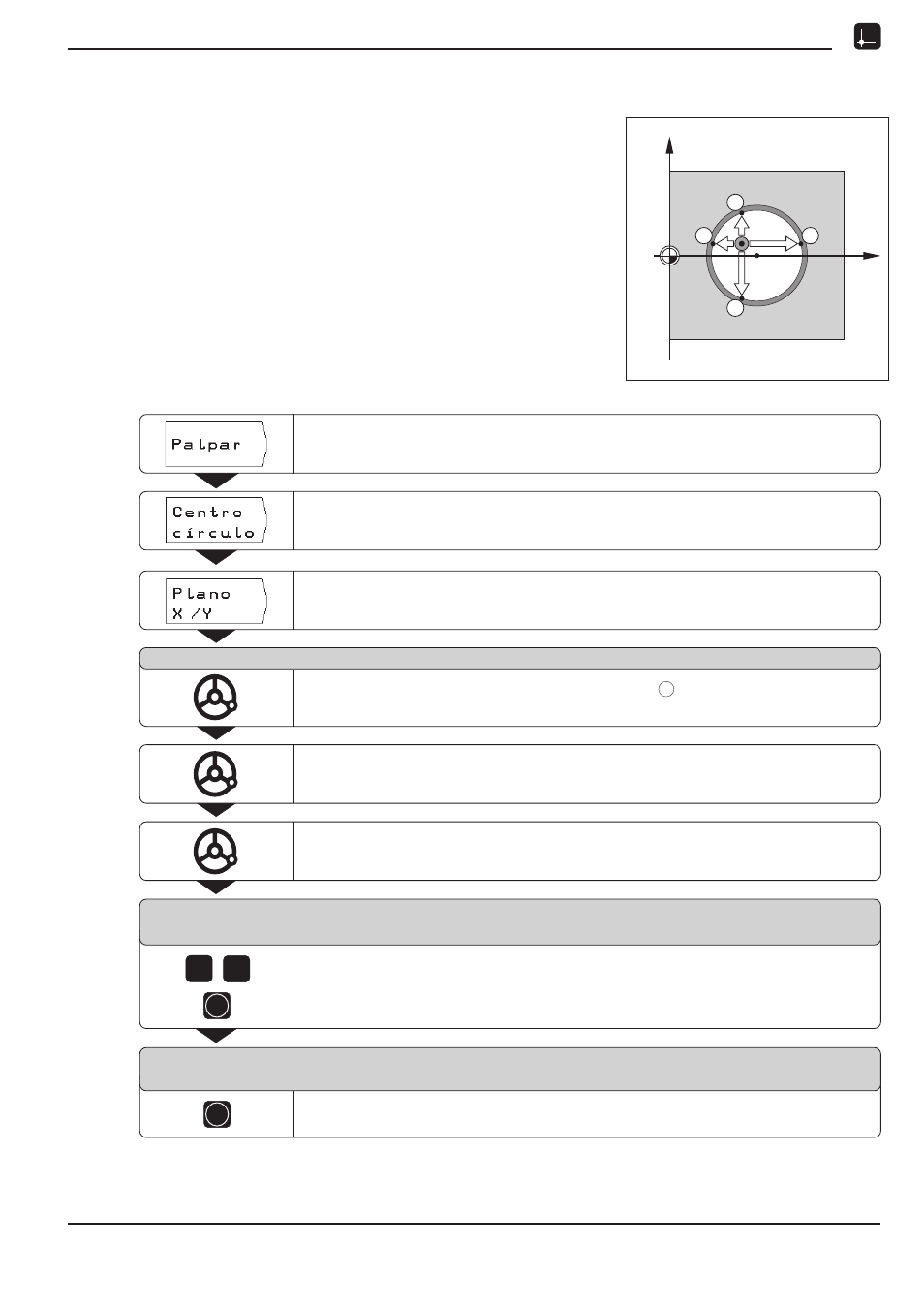

Ejemplo: Palpar la pared interior de un taladro con el palpador de aristas
y fijar el punto central del taladro como punto de ref.
Plano principal X / Y
Eje del palpador paralelo al eje Z
Coordenada X del
centro del círculo
X = 50 mm
Coordenada Y del
centro del círculo
Y = 0 mm
Funciones de palpación para fijar el punto de referencia
Seleccionar Centro del círculo
Funcionamiento: VALOR ACTUAL
Seleccionar Palpar ..
Retirar el palpador de aristas de la pared interior del taladro.
Desplazar el palpador de aristas hacia el punto 1 en la pared interior del
taladro, hasta que se ilumine el piloto.
Seguir palpando con el palpador de aristas otros tres puntos más del taladro
tal como se acaba de describir.
Para ello aparecerán de nuevo en pantalla instrucciones de manejo .
Seleccionar el plano que contiene al círculo (plano principal): plano X / Y
Palpar el 1er punto en X/Y
0 5
ENT
Introducir la primera coordenada ( X = 50 mm ) y
aceptar la coordenada como punto de referencia para el punto central del
círculo.
ENT
Aceptar directamente la indicación del POSITIP Y = 0 mm.
Introducir el punto central X
X = 0
Introducir el punto central Y
Y = 0
Y
X
0
1
2
3 4
X?
