I - 3 Trabajar con el POSITIP – Figura de taladros
POSITIP 855 Modo de empleo 39
Filas de taladros
Sobre las filas de taladros hay que conocer:
•
Coordenadas del primer taladro
• Número de taladros por línea
• Distancia entre los taladros en la fila
• Angulo entre la primera fila de taladros y el eje X
• Número de filas
• Distancia entre las filas
El POSITIP calcula las coordenadas de los taladros, para
posicionarse posteriormente mediante el "Desplazamiento a cero".
La ayuda gráfica de posicionamiento está disponible para todos los
ejes que se desplacen. Para el eje de la herramienta, el POSITIP
muestra un margen pautado.
Con el gráfico se puede comprobar antes del mecanizado, si el
POSITIP ha calculado las filas de taladros como se deseaba.
El gráfico de las filas de taladros sirve también si los taladros se:
•
Seleccionan directamente
• Ejecutan por separado
• Saltan
Función Softkey/Tecla
Saltar a la línea de introducción superior
Saltar a la línea de introducción inferior
Aceptar los valores introducidos
Finalizar la introducción

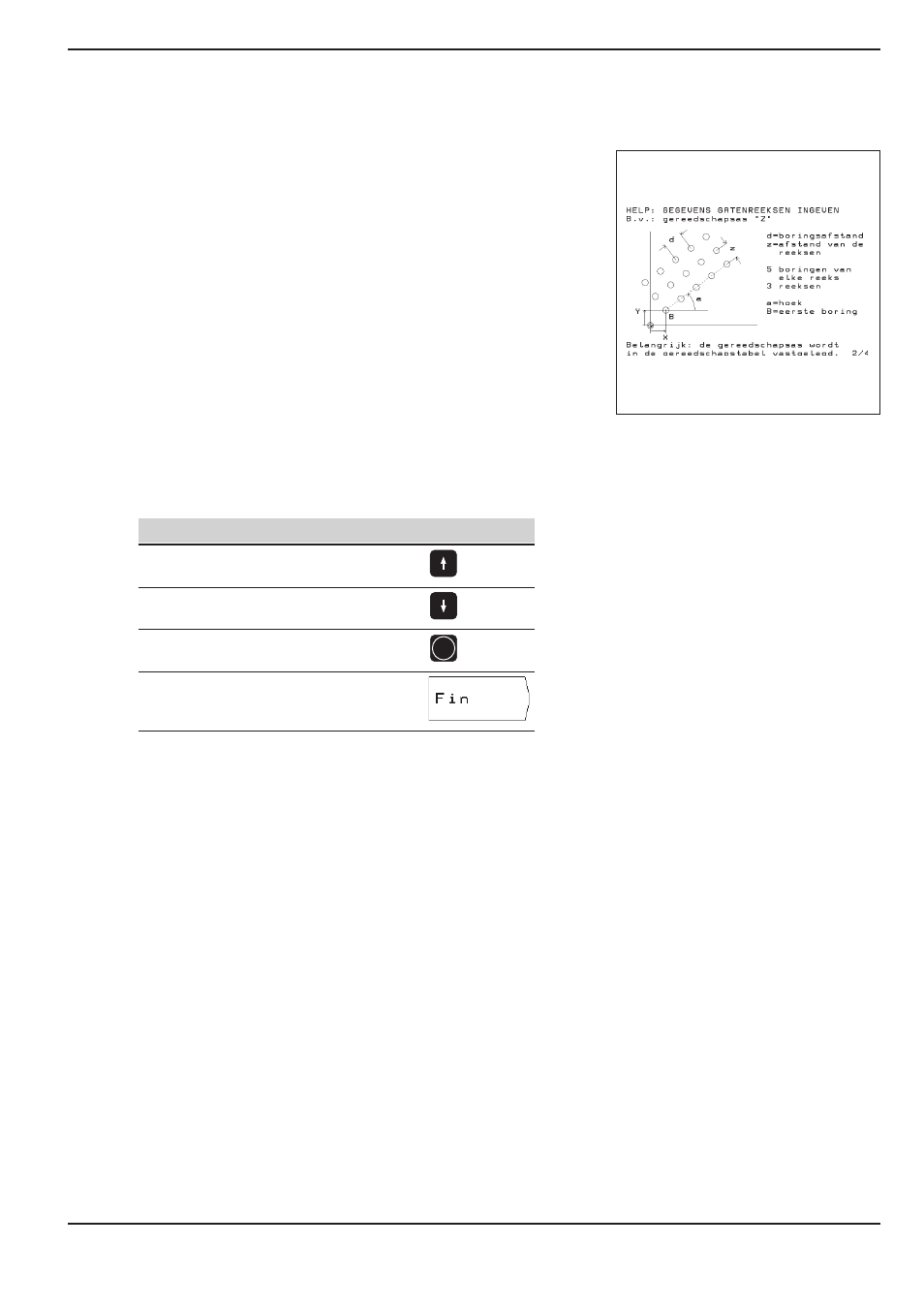

Fig. 25: Instrucciones para el usuario: Gráfico
para las filas de taladros
ENT
