I - 2 Trabajar con el POSITIP - Primeros pasos
16 Modo de empleo POSITIP 855
Modo de empleo integrado
El modo de empleo integrado le ayudará en cualquier situación con
la información apropiada.
Llamada al modo de empleo integrado:
➤
➤ ➤ ➤ ➤ Pulsar la tecla HELP.
➤ ➤ ➤ ➤ ➤ Pasar página con las teclas correspondientes, cuando la
situación se explique en varias pantallas.
Salida del modo de empleo integrado:
➤
➤ ➤ ➤ ➤ Pulsar de nuevo la tecla HELP.
Ejemplo: Modo de empleo integrado para la fijación del punto de refe-
rencia con el palpador de aristas ( PALPAR CENTRO CIRCULO )
La función PALPAR CENTRO se explica en la página 25 de este
manual.
➤ ➤ ➤ ➤ ➤ Seleccionar el modo de funcionamiento VALOR ACTUAL .
➤ ➤ ➤ ➤ ➤ Pulsar la softkey Palpar .
➤ ➤ ➤ ➤ ➤ Pulsar la tecla HELP.
En la pantalla aparece la primera página con explicaciones
sobre las funciones de palpación.
En la derecha en la parte inferior de la pantalla aparece una
numeración:
Delante de la barra se indica la página seleccionada y detrás el
número de páginas.
El modo de empleo integrado contiene en tres páginas de
pantalla la siguiente información sobre el tema
VALOR ACTUAL - PALPAR :
• Resumen sobre las funciones de palpación (página 1)
• Representación gráfica de todos los funcionamientos de
palpación (páginas 2 y 3)
➤ ➤ ➤ ➤ ➤ Seleccionar de nuevo el modo de empleo integrado:
Pulsar de nuevo la tecla HELP.
En la pantalla del POSITIP aparece de nuevo el menú para la
selección de las funciones de palpación.
➤ ➤ ➤ ➤ ➤ Pulsar (p.ej.) la softkey Centro círculo .
➤ ➤ ➤ ➤ ➤ Pulsar la tecla HELP.
El modo de empleo integrado contiene en tres páginas de
pantalla información especial sobre la función
PALPAR CENTRO CIRCULO :
• Resumen de todos los pasos del mecanizado (página 1)
• Representación gráfica del proceso de palpación (página 2)
• Anotaciones sobre el comportamiento del POSITIP y sobre
la fijación del punto de referencia (página 3)
• Función de palpación Centro círculo para
herramientas (páginas 4 y 5)
➤ ➤ ➤ ➤ ➤ Salir de las instrucciones de manejo:
Pulsar de nuevo la tecla HELP.

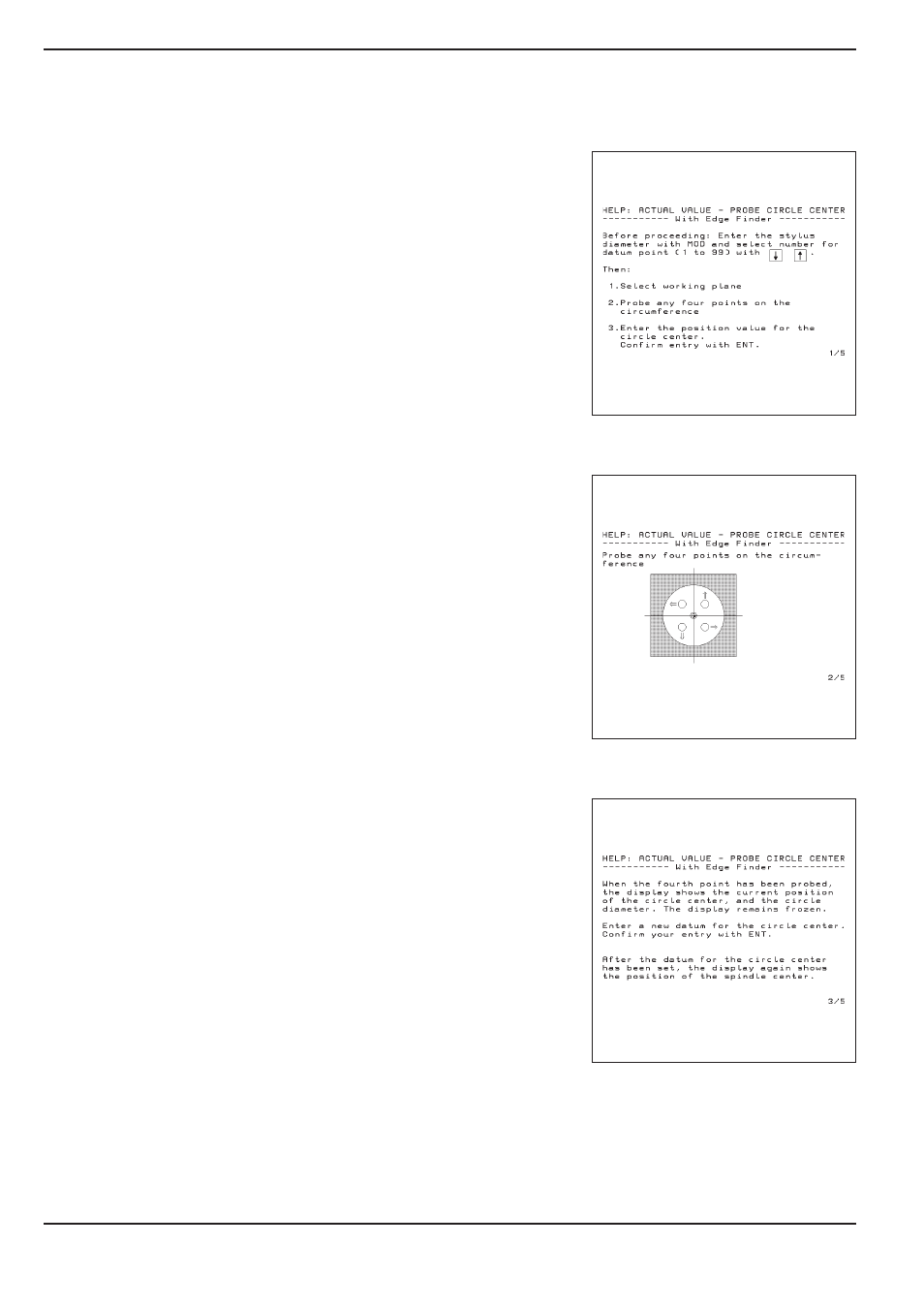

Fig. 13: Modo de empleo integrado sobre
PALPAR CENTRO CIRCULO , página 1
Fig. 14: Modo de empleo integrado sobre
PALPAR CENTRO CIRCULO, página 2
Fig. 15: Modo de empleo integrado sobre
PALPAR CENTRO CIRCULO , página 3
