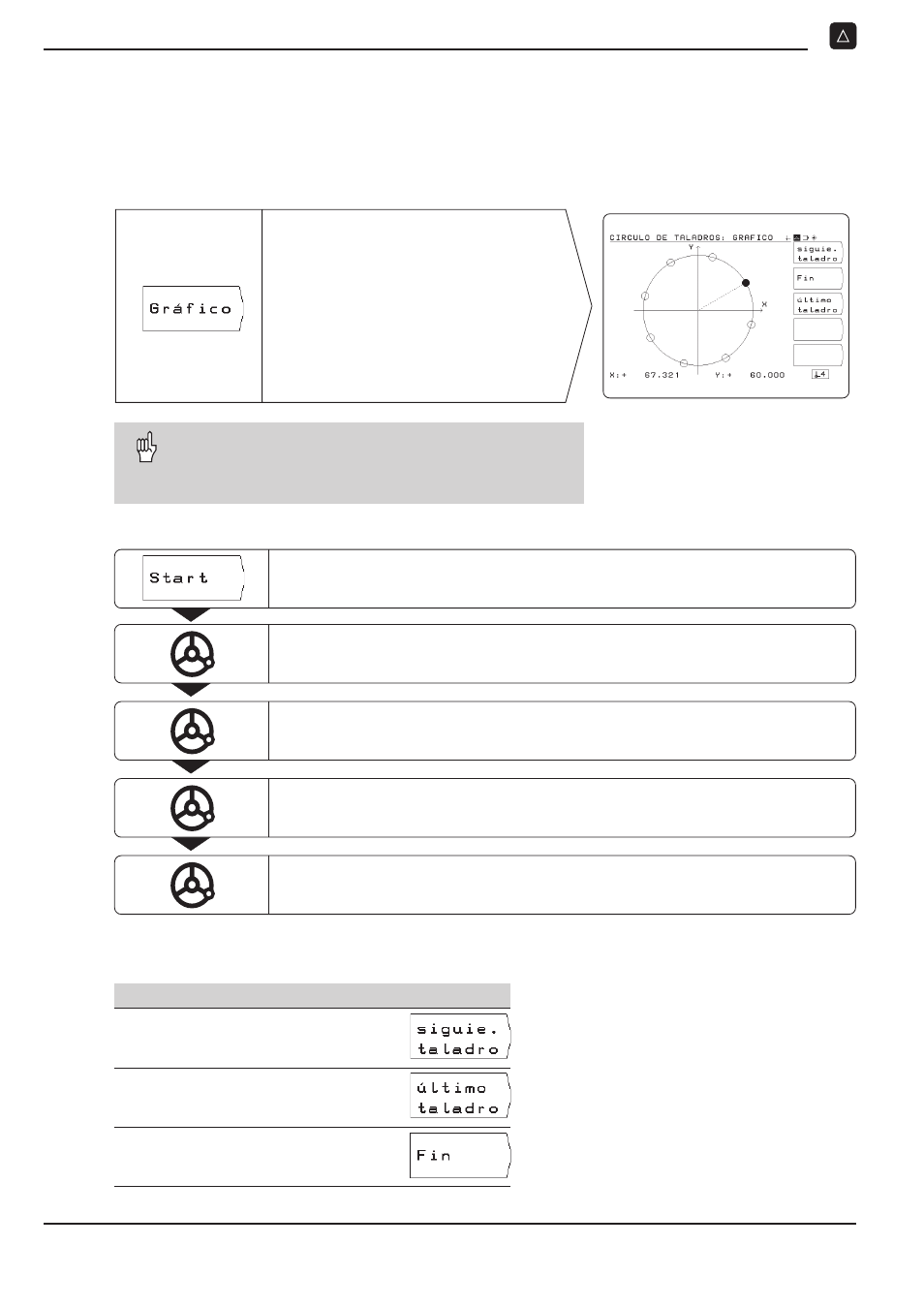

I - 3 Trabajar con el POSITIP – Figura de taladros
38 Modo de empleo POSITIP 855
Círculo de taladros
2º paso: visualizar el gráfico del círculo de taladros
Con el gráfico del círculo de taladros se comprueban rápidamente
los datos introducidos.
El gráfico representa el taladro actual como un círculo sombreado.
El POSITIP representa gráficamente
el círculo de taladros en pantalla;
aquí se tiene un círculo completo con
8 taladros, primer taladro a 30°.
Las coordenadas del taladro están
abajo en la pantalla.
El gráfico del círculo de taladros se modifica mediante los
parámetros P88 y P89 (véase el capítulo II - 2).
El parámetro P 88 (sentido de giro) también influye en el
mecanizado del círculo de taladros.
3er paso: Taladrar
Iniciar el círculo de taladros.
Llegada al taladro: Desplazarse sucesivamente hacia cero según las
coordenadas del plano de mecanizado. La ventana de la ayuda gráfica de
posicionamiento para este eje permanece activa.
Después del taladrado retirar retirar retirar retirar retirar la herramienta en el eje de la misma.
Ejecutar todos los demás taladros tal como se describe aquí..
Funciones para taladrar y para el gráfico
Función Softkey
Siguiente taladro
Retroceder al último taladro
Finalizar el taladrado
Taladrar:
Desplazarse hacia cero en el eje de la herramienta.
La ventana de la ayuda gráfica de posicionamiento para este eje no se visualiza.
