I - 4 Programación del POSITIP
56 Modo de empleo POSITIP 855
Figuras de taladros en el programa
Las indicaciones para la figura de taladros también se pueden
introducir en un programa. Cada indicación se memoriza en una
frase del programa. Estas frases se caracterizan con la indicación
CYCL detrás del número de la frase y de una cifra.
CYCL es la abreviación en inglés de “cycle”, aquí traducido como
"ciclo". En los ciclos están resumidas todas las indicaciones que
precisa el POSITIP para el mecanizado de una figura de taladros.
Existen tres ciclos de figura de taladros:
•
CYCL 1.0 CIRCULO COMPLETO
• CYCL 2.0 SEGMENTO DE CIRCULO
• CYCL 4.0 FILAS DE TALADROS
No se pueden borrar frases sueltas de un ciclo completo, ya que
sino aparece en la ejecución del programa el aviso de error
CICLO
INCOMPLETO .
Gráfico de la figura de taladros
Las figuras de taladros en el pgm se pueden representar gráficamente.

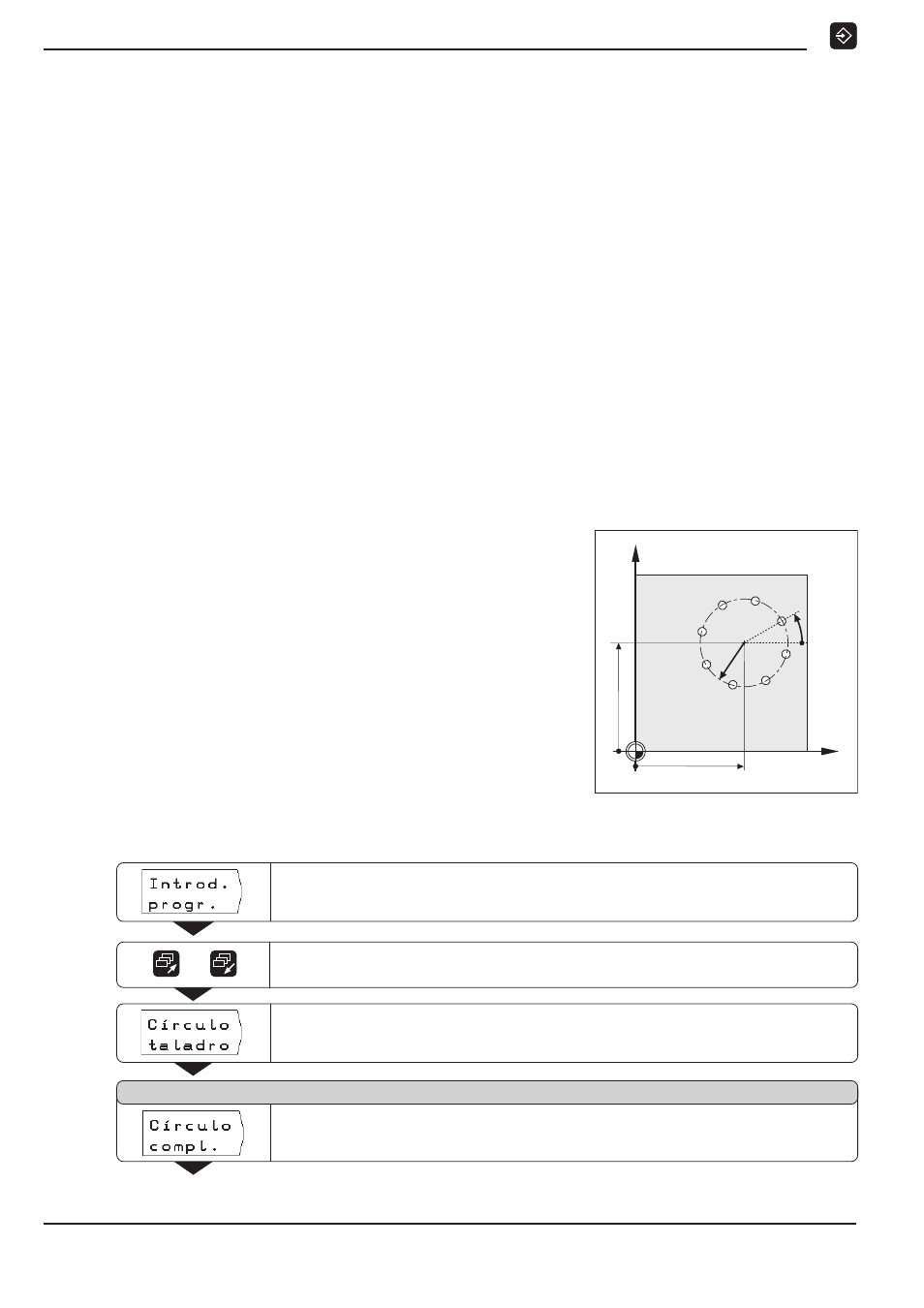

Ejemplo de un programa: Círculo de taladros (círculo completo)
Número de taladros 8
Coordenadas del pto. central X = 50 mm
Y = 50 mm
Radio del círculo de taladros 20 mm
Angulo inicial entre el eje X
y el primer taladro
30°
Profundidad del taladro Z = – 5 mm
Y
X
30°
R20
50
50
0
0
Ejemplo: Introducción de los datos del círculo de taladros en el pgm
Modo de funcionamiento: MEMORIZAR PROGRAMA
Pasar página hasta la tercera carátula de softkeys
Seleccionar Introducción del programa.
Introducir en un programa los datos del Círculo de taladros.
Se conmuta la carátula de softkeys.
/
El POSITIP dispone los taladros en un Círculo completo.
Tipo de círculo de taladros ?
