I - 2 Trabajar con el POSITIP – Primeros pasos
POSITIP 855 Modo de empleo 21
5
ENT
Introducir la posición del punto central de la hta. ( X = – 5 mm )
y
aceptar la coordenada X del punto de referencia.
Rozar la pieza en la arista 2 .
Seleccionar el eje: eje Y.

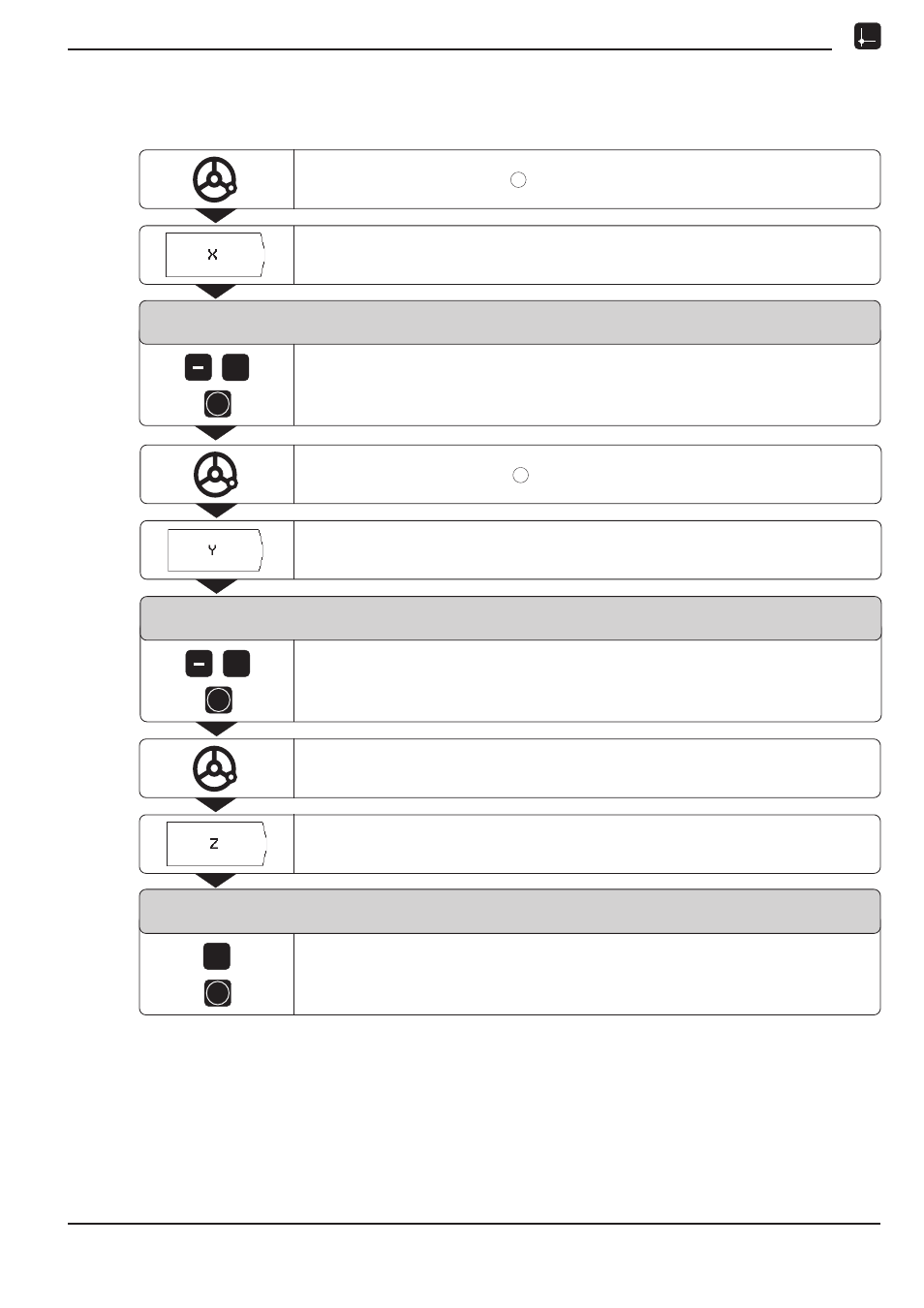

Fijar punto de ref: alcanzar posiciones e introducir valores actuales
Funcionamiento: VALOR ACTUAL
Rozar la pieza en la arista 1
Seleccionar el eje: eje X.
Fijar punto de referencia
X = + 0
5
ENT
Introducir la posición del punto central de la herramienta ( Y = – 5 mm )
y
aceptar la coordenada Y del punto de referencia.
Rozar la superficie de la pieza.
Seleccionar el eje: eje Z
Fijar punto de referencia
Y = + 0
ENT
Introducir la posición del extremo de la herramienta ( Z = 0 mm )
y
aceptar la coordenada Z del punto de referencia. 0
Fijar punto de referencia
Z = + 0
