INSTALACIÓN (cont.)
Conexión del panel de control de alarma contra
incendios (terminales E+ y E- de señal de entrada) (cont.)
Conexión del panel de control de la alarma contra incendios al
controlador

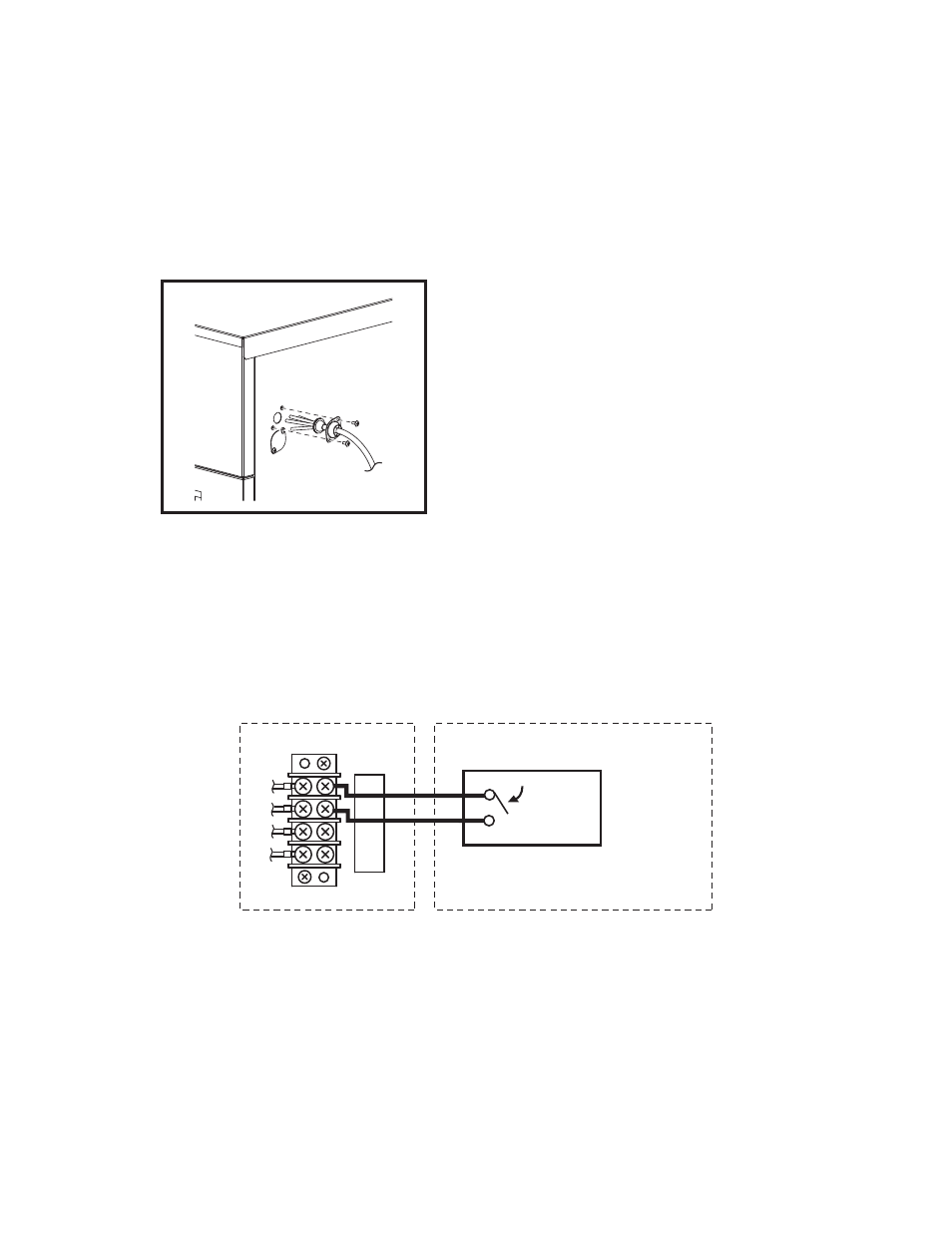

3. Introduzca el cable de la señal de alarma contra incendio a través del
sujetador, la arandela aislante y el orificio en el panel lateral derecho.
Nota: Utilice la medida de cable de señal de alarma contra incendios
recomendada de 16 AWG a 26 AWG para un cable macizo o de 16 AWG a
22 AWG para un cable trenzado con terminal de anillo para un perno de
tamaño #6.
4. Conecte el dispositivo de alarma contra incendios al terminal E+ y E- de
acuerdo con sus polaridades.
TERMINAL DE LA
UNIDAD
SEÑAL DE SALIDA
DISPOSITIVO DE ALARMA
CONTRA INCENDIOS
E+
E-
L+
L-
CONTACTO SECO ABIERTO
