MovinCool Classic 40 - Manual (Página 21)

21
INSTALACIÓN (cont.)
Accesorios opcionales y configuración (cont.)

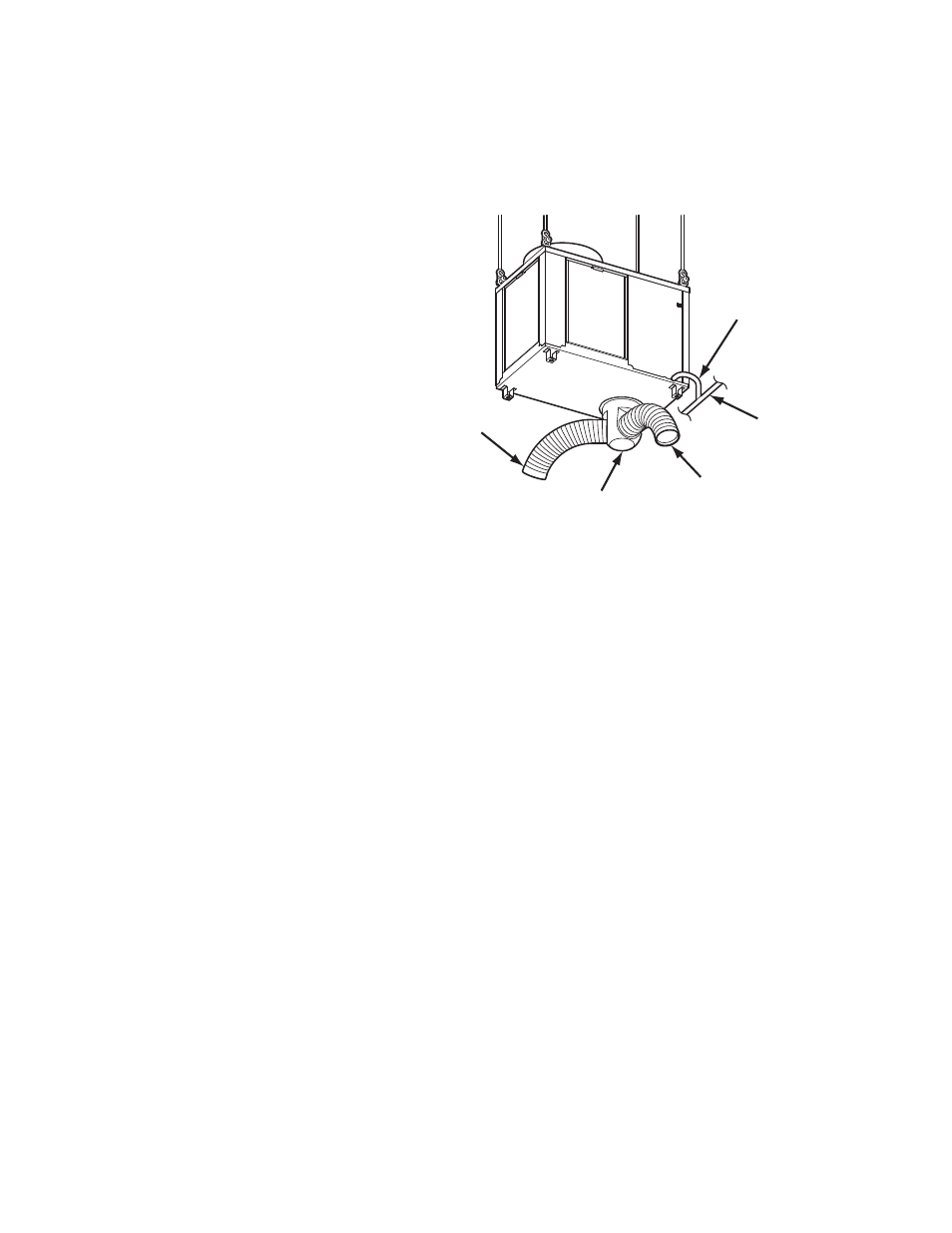

Unidad suspendida del cielorraso (ÚNICAMENTE para Classic 40)
1. Configuración estándar
Nota:
1. La longitud máxima de
un ducto es 6.6 pies (2
m). Suspenda el ducto
como se requiere con
cables o barras de
suspensión.
2. Cuando instale el tubo
de drenaje, asegúrese
de que el mismo quede
inclinado hacia abajo
para garantizar un
drenaje correcto.
3. Verifique las siguientes
indicaciones:
• Ningún doblez o curva
en la manguera de drenaje.
• Ninguna trampa en la manguera de drenaje.
• El extremo de la manguera de drenaje debe estar más alto que el nivel
de agua en el drenaje.
• Ningún goteo de la manguera de drenaje en el área de fijación.
• Cuando instale la unidad, vacíe la bandeja de drenaje eliminando el
agua por medio del tubo de drenaje de la bandeja de drenaje.
DUCTO
(DIÁM. 6 pul.)
CÁMARA
ANILLO
DE AJUSTE
TUBO DE
DRENAJE
MANGUERA
DE DRENAJE
(ID. 5/8 pul.)
