INSTALACIÓN (cont.)
Conexión de señal de advertencia
(terminales de señal de salida L+ y L-)
El controlador está equipado con una salida de señal de advertencia de tipo de
relevador (forma C, contacto seco normalmente abierto) que se puede usar para
supervisar la condición de falla.
Nota: Cuando la unidad está configurada como una unidad suspendida del
cielorraso, la salida de señal se puede utilizar con un altavoz de alarma o una luz
indicadora para monitorizar el correcto funcionamiento de la unidad.
El contactor del relé se cierra cuando la unidad opera de forma anómala.
El contactor regulador de salida está clasificado para 2 A en 30 VDC o 2 A en 30
VAC (carga resistiva) y es compatible con diversos dispositivos de advertencia
como un altavoz de alerta, indicadores luminosos, etc.
Conexión de la señal de advertencia del controlador

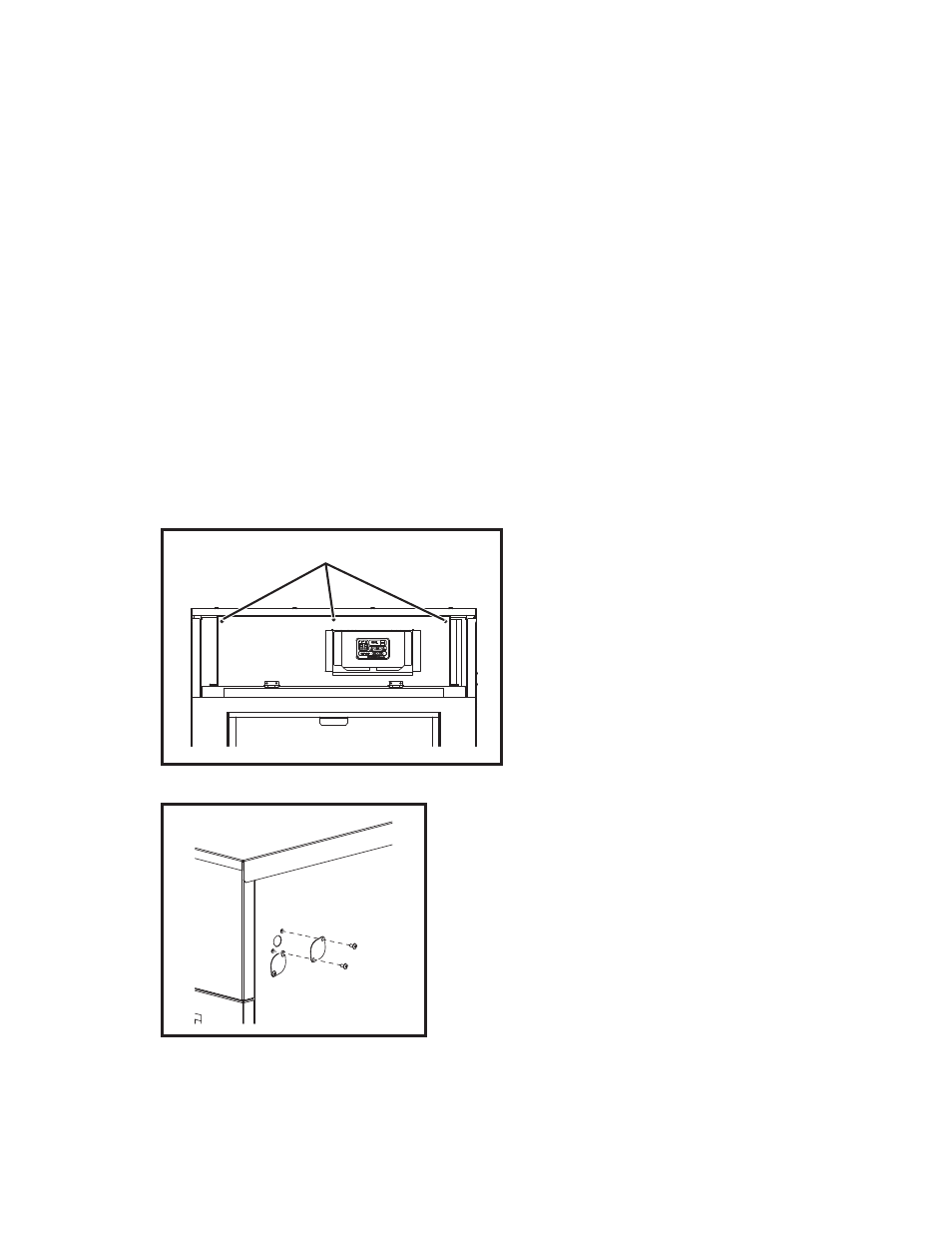

1. Quite los tres (3) tornillos del panel superior por el lado del panel de control y
abra el panel superior.
2. Quite los dos (2) tornillos y la placa del panel lateral derecho.
TORNILLO (3)
