INSTALACIÓN (cont.)
Conexión de señal de advertencia
(terminales de señal de salida L+ y L-) (cont.)
Conexión de la señal de advertencia del controlador

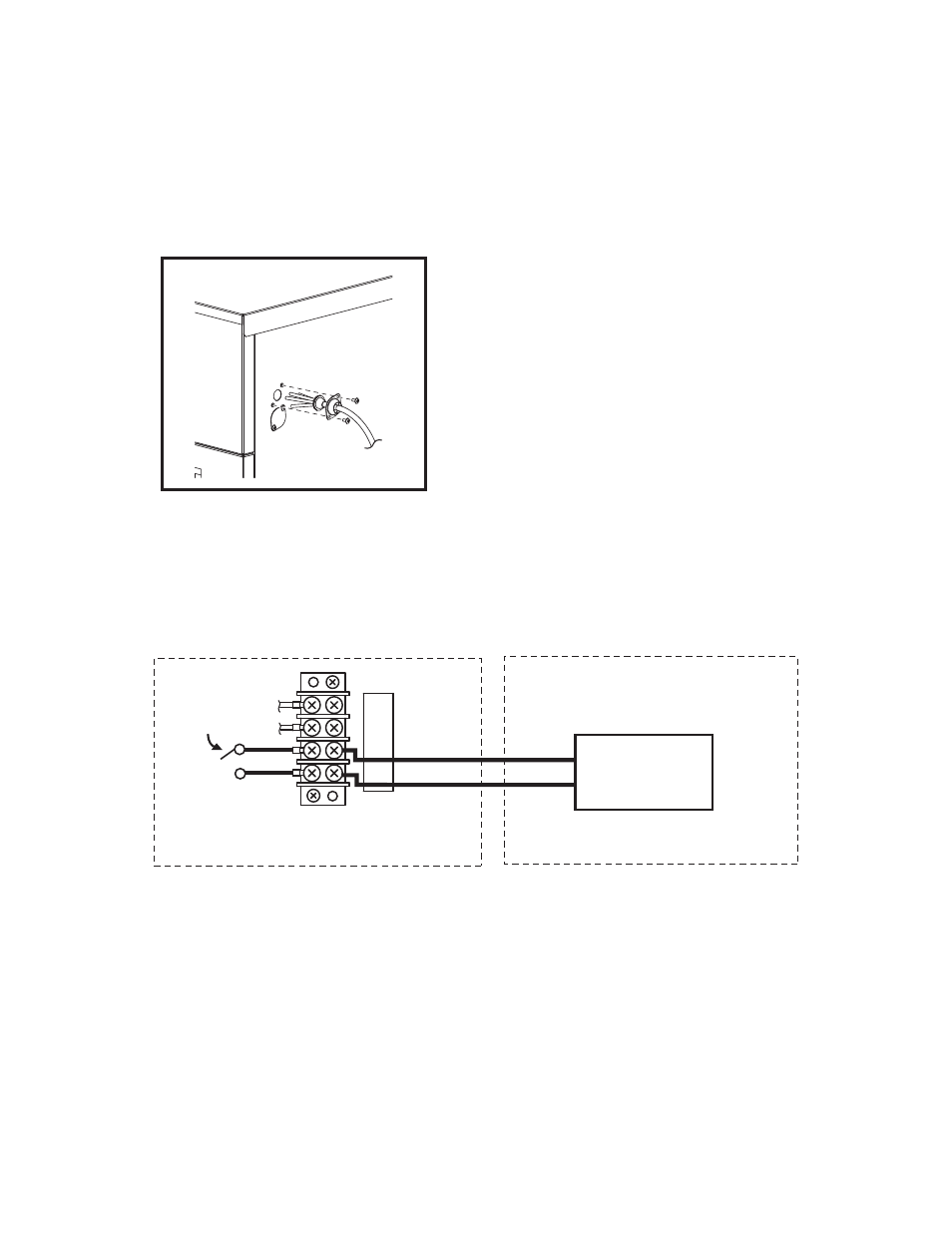

3. Introduzca el cable la señal de advertencia a través del sujetador, la arandela
aislante y el orificio en el panel lateral derecho.
Nota: Utilice la medida de cable para señal de advertencia recomendada de
16 AWG a 26 AWG para un cable macizo o de 16 AWG a 22 AWG para un
cable trenzado con terminal de anillo para un perno de tamaño #6.
4. Conecte el dispositivo de advertencia al terminal L+ y L- de acuerdo con sus
polaridades.
TERMINAL DE LA UNIDAD
SEÑAL DE ENTRADA CONTACTOR DE SALIDA DEL RELÉ
DISPOSITIVO DE ADVERTENCIA
E+
E-
L+
L-
